GSD-1002VHP： 08ポート PoE HUB
PoE 8・16・24ポート10/100/1000T＋2ポートｷﾞｶﾞﾋﾞｯﾄTP/2ポート
長距離UTP PoE Managed LAN Switch/拡張ﾓｰﾄﾞ伝送距離で250m
IEEE 802.3 10BASE-T/ 802.3u 100BASE-TX/ 802.3ab 1000BASE-T
機器寸法 D180/W280/H44ｍｍ・D233/W440/H44mm（ＥＩＡ対応）
機器重量 8ﾎﾟｰﾄ/1.8Kg・16ﾎﾟｰﾄ/3.3Kg/24ﾎﾟｰﾄ/3.4Kg
原産国：台湾
WGS-408HPは深さ120mmの露出/埋込盤内に収容できる
超小型の8ポートPoE給電HUBです。各ポートの使用電力状況を
本体前面のＬＥＤ表示窓に色分け表示して給電状態を管理します。
電源装置PWR-120-48/PWR-65-56（別売) の組み合わせは
共にDINレールへの取付が可能です。HUB取付スペースを選ばない、画期的、斬新的なPoEｽｲｯﾁです(WGS-804HPTはﾏﾈｰｼﾞﾒﾝﾄ機能付） 原産国：台湾
新登場 4ﾎﾟｰﾄ/8ﾎﾟｰﾄ形式も御座います
製品パンフ

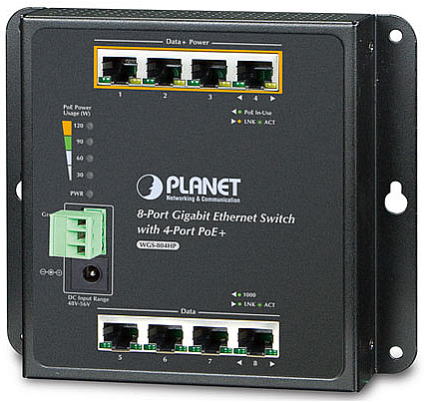

WGS-804HP/WGS-804HPT 8 Port PoE HUB

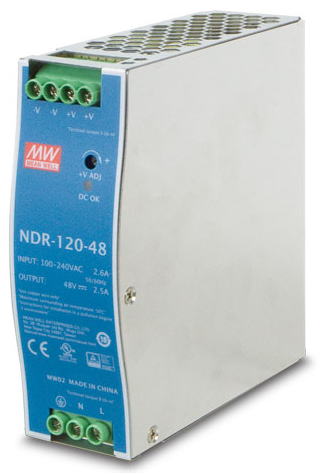

PWR-120-48/PWR-65-56
【PoEｽｲｯﾁから電源供給時にはGSD-803PDに電源は不要】
LANテスタｰでは測れないPoE電源の
通電状態を管理出来ます！
IPｶﾒﾗ、IP電話、ﾈｯﾄﾜｰｸｱｸｾｽﾎﾟｲﾝﾄ等PoE対応のﾈｯﾄﾜｰｸ機器の給電状態を
簡単に判別してLED表示 します
W23xD70.1xH22mm
GSD-1002VHP / GSW-1820VHP / GSW-2620VHP
PoE給電した各ポートの使用電力、稼働状況を本体前面のＬＣＤ窓に表示して
給電状態を管理。表示可能な項目は「消費電力/過負荷/低電圧/過電圧/本体温度」の
管理がリアルタイムで行える、斬新的なＰｏＥスイッチです。
【日本語ﾏﾆｭｱﾙ付属・FANﾚｽ設計・保証：2年間】
【ｳｵｰﾙﾏｳﾝﾄ金具･電源ｱﾀﾞﾌﾟﾀｰ･ﾗﾊﾞｰﾍﾞｰｽ付属】
「100m毎にHUBを置く」は昔の話です！これからの主流を目指した＜ﾛﾝｸﾞﾘｰﾁPoE＞の威力！
デ-タ/電源のPoE電送距離は250m！通常 PoE/100Base-TX 100m＜拡張PoE/10Base-T 250m！
拡張モードでの伝送可能距離は「CAT5e UTP」で２５０ｍ迄ＯＫ！
4 Port 10/100/1000T Gigabit + 4 Port 10/100/1000T 802.3af/at PoE+

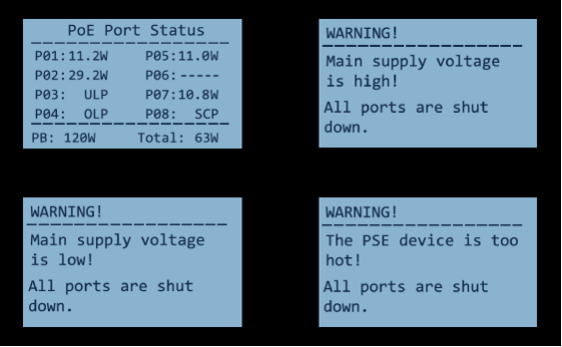

ＰｏＥﾎﾟｰﾄｽﾃｰﾀｽ表示
各ﾎﾟｰﾄの稼働状態
電力消費量を表示
電源電圧低下警告
主電源装置電圧の
低下を報知します
GSW-1820VHP： 16ポート PoE HUB
主電源電圧低下警告
主電源の入力電圧の
異常（高）を警告します
電源装置温度上昇警告
定電圧装置の発熱を
警告します
製品パンフ
08 Port: GSD -1002VHP/120W
16 Port: GSW-1820VHP/300W
24 Port: GSW-2620VHP/300W

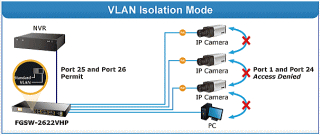

VLAN/ネットワーク分割モード設定
【日本語ﾏﾆｭｱﾙ付属・FANﾚｽ設計・保証：2年間】
+2ﾎﾟｰﾄ Gigabit SFP/300W

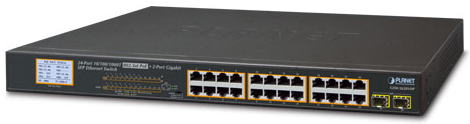

GSW-2620VHP： 24ポート PoE HUB
+2ﾎﾟｰﾄ Gigabit TP/120W
製品パンフ/WGS-804HPT

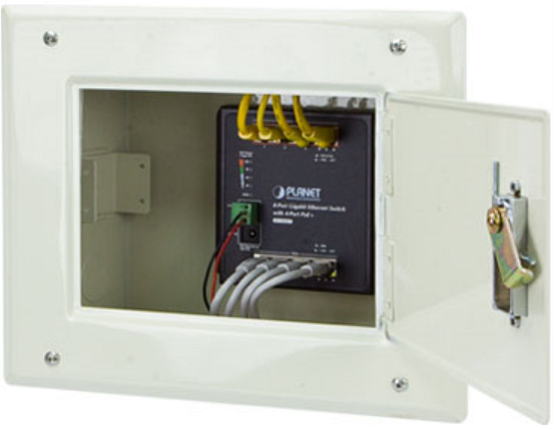

WGS-804HP BOX内収容例

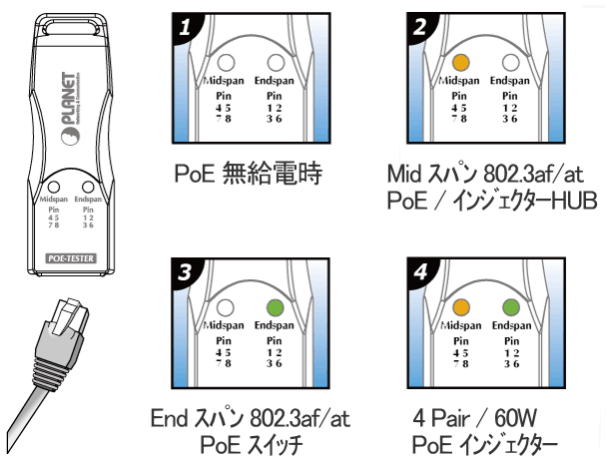

PoE TESTER
+2ﾎﾟｰﾄ Gigabit SFP/300W
仕様書
【日本語ﾏﾆｭｱﾙ付属・FANﾚｽ設計・保証：2年間】
【ｳｵｰﾙﾏｳﾝﾄ金具･電源ｱﾀﾞﾌﾟﾀｰ･ﾗﾊﾞｰﾍﾞｰｽ付属】
【日本語ﾏﾆｭｱﾙ付属・FANﾚｽ設計・保証：2年間】
【ｳｵｰﾙﾏｳﾝﾄ金具･電源ｺｰﾄﾞ･ﾗﾊﾞｰﾍﾞｰｽx4付属】
各ポートの使用電力、稼働状況を本体前面のＬＣＤ窓に表示して給電状態を管理。
表示可能な項目は「消費電力/過負荷/低電圧/過電圧/本体温度」の管理が
リアルタイムで行えます。
UTP ｹｰﾌﾞﾙで ﾃﾞｰﾀ/電源のPoE電送距離は250mの長距離！
【ｳｵｰﾙﾏｳﾝﾄ金具･電源ｱﾀﾞﾌﾟﾀｰ･ﾗﾊﾞｰﾍﾞｰｽ付属】

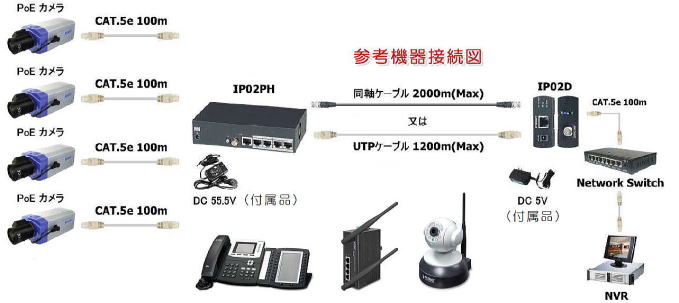

IP02-PHK+IP02D ｷｯﾄはCAT-5-Eまたは5C-FB同軸ケーブルを使用して、4Chの10/100Mbps
PoE機器を最大1200ｍ（UTP）、2000ｍ（同軸）の長距離伝送する画期的なPoEスイッチです。
IP監視カメラ、ワイヤレスアクセスポイント、ＩＰ電話等、あらゆるのPoE機器と
TCP/IP機器の長距離伝送を可能にしました(各電源ｱﾀﾞﾌﾟﾀｰ付属)
原産国：台湾
IP02-PHK 4-Port PoE HUB
10/100Mbps 802.3af PoE + 1-Port Eternet-UTP/Coax
8Port 10/100/1000T 802.3at PoE +1Port 10/100/1000T 55W･SW
8ﾎﾟｰﾄ 10/100/1000 802.3at PoE+1ﾎﾟｰﾄ 10/100/1000T ﾃﾞｨｽｸﾄｯﾌﾟ型ｽｲｯﾁ/6ﾎﾟｰﾄRJ45接続/
自動MDI/MDI-X
8PoEﾎﾟｰﾄ802.3at/afｲﾝｼﾞｪｸﾀｰ機能 ｽﾄｱ ｱﾝﾄﾞ ﾌｫﾜｰﾄ蓄積通信/自動学習機能付き 8K MACｱﾄﾞﾚｽﾃｰﾌﾞﾙ
ｽｲｯﾁﾝｸﾞﾌｧﾌﾞﾘｯｸ:18Gbps ｽﾙｰﾌﾟkﾂﾄ切替13.3Mpps@64Bytes･ ｼﾞｬﾝﾎﾞﾊﾟｹｯﾄ機能:9216Bytes/ESD保護回路
ﾌﾛｰｺﾝﾄﾛｰﾙ：半二重ﾊﾞｯｸﾌﾟﾚｯｼｬｰ接続 全二重 IEEE 802.3x ﾎﾟｰｽﾞﾌﾚｰﾑ/W103ｘＤ235ｘＨ27mm・628g
拡張モード：伝送距離：200m/10Base-T/AC100V-DC5V/2.0A
GSD-908HP Gigabit PoE Switching HUB
7Port 10/100/1000T 802.3at PoE +1Port PoE-PD 30W･SW
7ﾎﾟｰﾄ 10/100/1000 802.3at PoE+1ﾎﾟｰﾄ 10/100/1000T PDﾎﾟｰﾄ/ ﾃﾞｨｽｸﾄｯﾌﾟ型ｽｲｯﾁ/8ﾎﾟｰﾄRJ45接続
自動MDI/MDI-X/afｲﾝｼﾞｪｸﾀｰ機能 ｽﾄｱ ｱﾝﾄﾞ ﾌｫﾜｰﾄ蓄積通信/自動学習機能付き 8K MACｱﾄﾞﾚｽﾃｰﾌﾞﾙ
ｽｲｯﾁﾝｸﾞﾌｧﾌﾞﾘｯｸ:16Gbps ｽﾙｰﾌﾟkﾂﾄ切替:11.9Mpps@64Bytes･ ｼﾞｬﾝﾎﾞﾊﾟｹｯﾄ機能:9216Bytes/ESD保護回路
ﾌﾛｰｺﾝﾄﾛｰﾙ：半二重ﾊﾞｯｸﾌﾟﾚｯｼｬｰ接続 全二重 IEEE 802.3x ﾎﾟｰｽﾞﾌﾚｰﾑ/W155/D86/H26mm・378g
PD拡張モード：伝送距離：100m+100m-200m/10Base-T/AC100V-DC5V/PDﾎﾟｰﾄ入力DC48～56V/3.3W
GSD-803PD Gigabit PoE PSD Switching HUB
4Port 10/100/1000T 802.3at PoE +2Port 10/100/1000T 55W･SW
4ﾎﾟｰﾄ 10/100/1000 802.3at PoE+2ﾎﾟｰﾄ 10/100/1000T ﾃﾞｨｽｸﾄｯﾌﾟ型ｽｲｯﾁ/6ﾎﾟｰﾄRJ45接続/
自動MDI/MDI-X
4PoEﾎﾟｰﾄ802.3at/afｲﾝｼﾞｪｸﾀｰ機能 ｽﾄｱ ｱﾝﾄﾞ ﾌｫﾜｰﾄ蓄積通信/自動学習機能付き 8K MACｱﾄﾞﾚｽﾃｰﾌﾞﾙ
ｽｲｯﾁﾝｸﾞﾌｧﾌﾞﾘｯｸ:12Gbps ｽﾙｰﾌﾟkﾂﾄ切替:8.921Mpps@64Bytes･ ｼﾞｬﾝﾎﾞﾊﾟｹｯﾄ機能:9216Bytes/ESD保護回路
ﾌﾛｰｺﾝﾄﾛｰﾙ：半二重ﾊﾞｯｸﾌﾟﾚｯｼｬｰ接続 全二重 IEEE 802.3x ﾎﾟｰｽﾞﾌﾚｰﾑ/W160ｘＤ92.5ｘＨ28mm・374g
AC100V-DC5V/1.1A
GSD-604HP Gigabit PoE Switching HUB
4Port 10/100/1000T 802.3at PoE +4Port 10/100/1000T 60W･SW
4ﾎﾟｰﾄ 10/100/1000 802.3at PoE+4ﾎﾟｰﾄ 10/100/1000T ﾃﾞｨｽｸﾄｯﾌﾟ型ｽｲｯﾁ/8ﾎﾟｰﾄRJ45接続/
自動MDI/MDI-X
4PoEﾎﾟｰﾄ802.3at/afｲﾝｼﾞｪｸﾀｰ機能 ｽﾄｱ ｱﾝﾄﾞ ﾌｫﾜｰﾄ蓄積通信/自動学習機能付き 8K MACｱﾄﾞﾚｽﾃｰﾌﾞﾙ
ｽｲｯﾁﾝｸﾞﾌｧﾌﾞﾘｯｸ:16Gbps ｽﾙｰﾌﾟkﾂﾄ切替:11.4Mpps@64Bytes･ ｼﾞｬﾝﾎﾞﾊﾟｹｯﾄ機能:9216Bytes/ESD保護回路
ﾌﾛｰｺﾝﾄﾛｰﾙ：半二重ﾊﾞｯｸﾌﾟﾚｯｼｬｰ接続 全二重 IEEE 802.3x ﾎﾟｰｽﾞﾌﾚｰﾑ/W235/D133/H42mm・929g
AC100V/2A

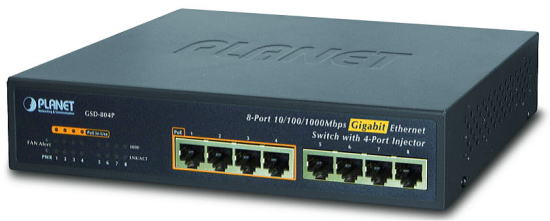

GSD-804P Gigabit PoE Switching HUB
