EX-SDI+HD-SDI+HD-TVI+CVI+AHD+960H+IP 7brid DVR が新登場！
H.264 High Profile All HD/960H/IP・HDMI 4/2K （3840ｘ2160・1920ｘ1080）録画再生
EX-SDI､HD-SDI:Max4MP@30fps/AHD､TVI､CVI､CVBS:Max5MP@20fps/Max 8MP@15fps
IP: 4MP@10fps/2Mp@20fps/ONVIF: 2.3､ RTSP､H.264･JPEG ATM/POS連動機能・UTC機能/原産国：韓国

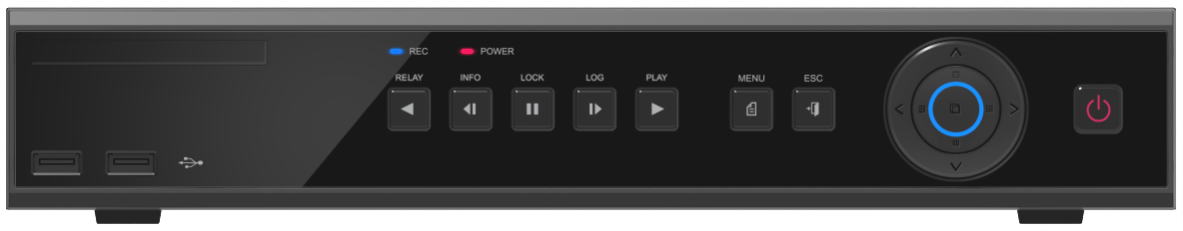

MX3-04V2/4Ch型・MX3-08V2/8Ch型
HD-TVI（1080p）/AHD(1080p)+960H+IP Hybrid 型DVR
仕様書は各機器の型番をクリック

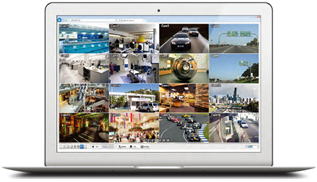

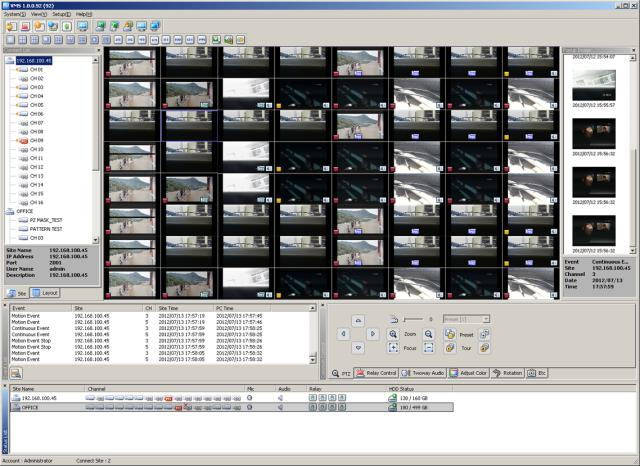

ＣＭＳマルチＣｈ表示画面

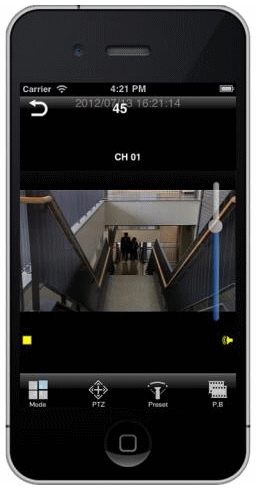

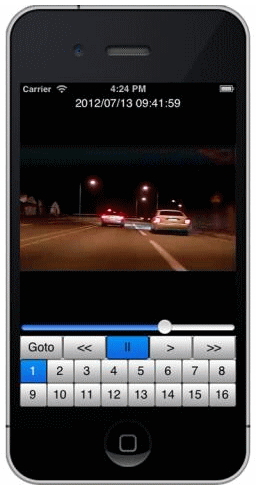

モバイル監視画面

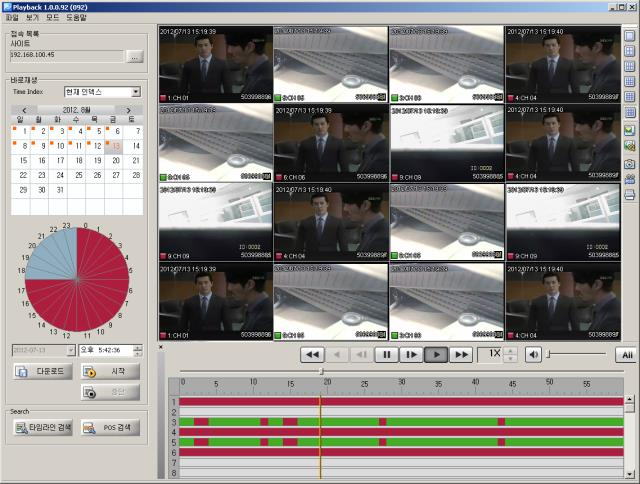

音声検知録画 検索再生
製品パンフ
HDMI：2K/4K 3840x2160/1920x1080

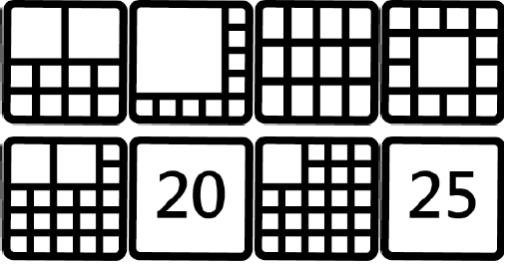

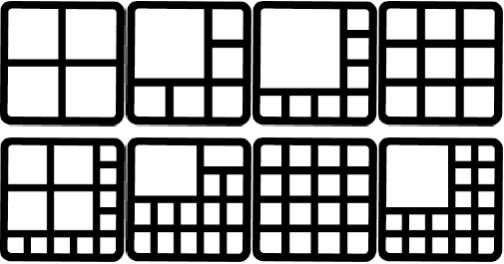

16Ch HD ﾊｲﾌﾞﾘｯﾄ ﾓﾃﾞﾙ：D/IP共に5Mp映像入力に対応
HDｶﾒﾗ・960H・IPﾞｶﾒﾗの混在入力が可能です
04Ch DVR:監視用1Tb/8Ch DVR 監視用2Tb/16Ch DVR 監視用4Tb
全ChのHD-TVI 又はHD-AHDｶﾒﾗと960Hﾞｶﾒﾗの混在入力録画が可能です！
H.264 High Profile All HD/960H/IP・HDMI 4/2K （3840ｘ2160・1920ｘ1080）録画再生
EX-SDI､HD-SDI:Max4MP@30fps/AHD､TVI､CVI､CVBS:Max5MP@20fps/Max 8MP@15fps
IP: 4MP@10fps/2Mp@20fps/ONVIF: 2.3､ RTSP､H.264･JPEG ATM/POS連動機能・UTC機能/原産国：韓国
DX3-04V2/4Ch型・DX3-08V2/8Ch型・DX3-16V2/16Ch型
製品パンフ
映像入力： HD-SMPTE 292M/274M/296M_H.264
映像出力①： HDSDI/1920x1080(25/30(p)/50/60( i )
映像出力②： HDMI)/1920x1080(60i/25/3050/60p)
映像出力③： CVBS/1.0p-p/75Ω
録画方法：マニュアル/動体検知/スケジュール/AVI
録画媒体： SDHCカード_Class10 最大128Gb / 別売
①
②
③
④
SＡＶＲ-H8204ST-AHL1/2Tb
SＡＶＲ-H8208ST-AHL1/4Tb
SＡＶＲ-H8216ST-AHL1/8Tb
AHD･ＴＶＩ･CVBS+IP NVR
ITR-HD2000
1Ch HD-SDI Camera SD-Card Record / SDHC Card Max 128Gb
SＡＶＲ-H8204ST-AHL1 W300xH53xD227mm
ｽﾀﾝﾄﾞｱﾛﾝ型 4Ch/8ch/16Ch
H.265/H.264 1080p/720p NVR
・ AHD･ＴＶＩ･CVI･CVBS+IP LINUX OS搭載
・ SAVRH8204AHL1はIP入力06Ｃｈが可能/監視用2Tb HDD搭載
・ SAVRH8208AHL1はIP入力12Ｃｈが可能/監視用4Tb HDD搭載
・ SAVRH8216AHL1はIP入力24Ｃｈが可能/監視用8Tb HDD搭載
・ HD/IP共に5Mp映像入力に対応しています
・ HDMI/VGA/BNC映像出力ｻﾎﾟｰﾄ/2K・4K対応
・ WEB ｲﾝﾀｰﾌｪｨｽはﾗｲﾌﾞ映像表示、PTZ操作、録画再生
・ 接続IPｶﾒﾗを自動検索して画面表示します
・ 録画レート HD 1080ｐ/30ｆｐｓ・IP 1080p/30fps
・ UTC機能搭載でAＨＤｶﾒﾗ機能OSD操作が可能/原産国：台湾
① DC12V電源入力/② CVBS映像出力
③ .HDMI 映像出力/④ HD-SD I映像出力

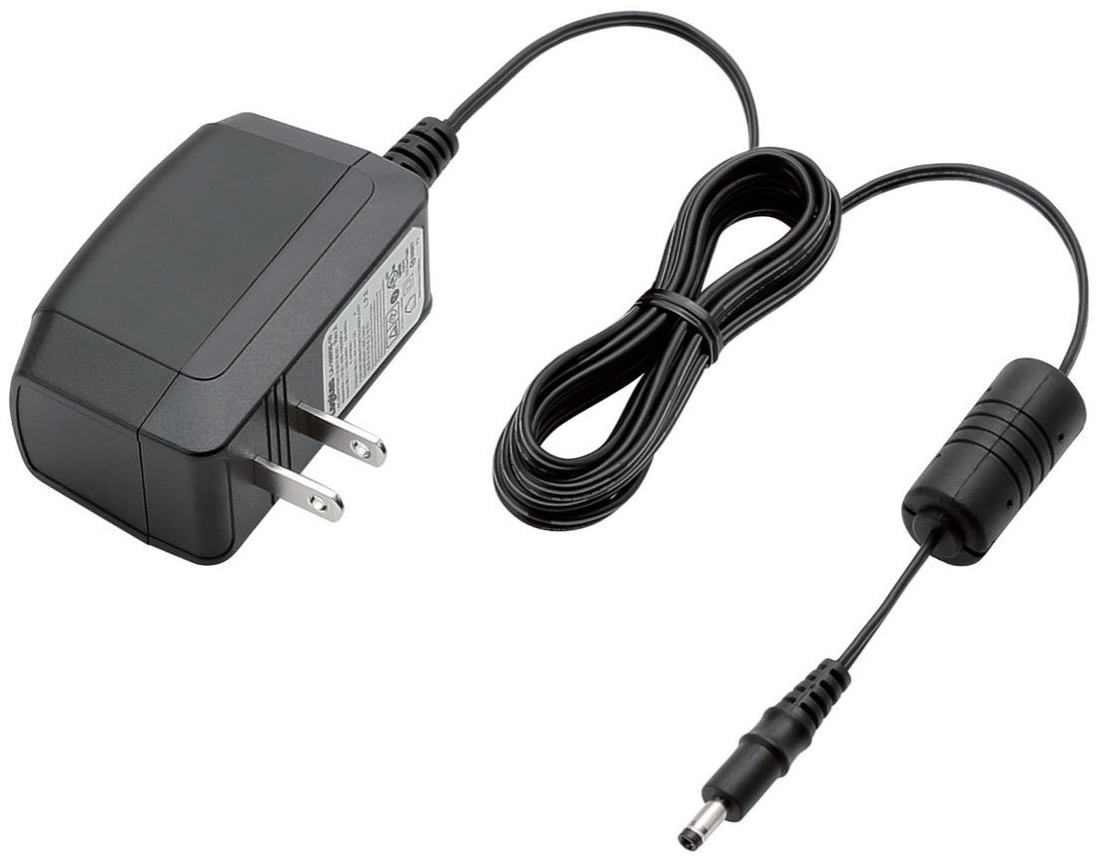

ＤＣ電源アダプター
カメラ用＋ＤＶＲ用
再生機能： 通常/早送り/早戻し/一時停止/コマ送り/コマ戻し
再生速度： x1.x2.x4.x8.x16.x32倍速│動作電源： DC12V/3W
湿度環境： 0～90％(結露なき事) 温度環境： 0℃～50℃
機器寸法： 104(W)x26(H)x77(D)ｍｍ 機器材質： アルミ合金製
機器重量： 約220ｇ/DVR本体
検証済SDHCカード：SanDisk_Extreme PLUS 32/64/128Gb
AHD信号に対応した ITR-AHD2000 も御座います
OSD メインメニュー操作は下記の機能設定が行えます
1. 録画検索と再生 6. ＳＤカードードオプション設定
2. 日付と時間設定 7. システム情報表示
3. 動作検知設定(検知範囲) 8. 電源設定
4. 手動録画設定 9. 全設定初期化
5. 予約録画設定(スケジュール)
製品パンフ

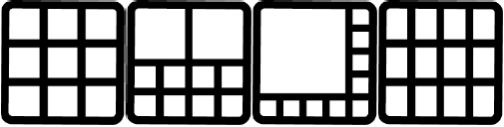

３種類の映像ﾌｫｰﾏｯﾄで画像表示出来ます

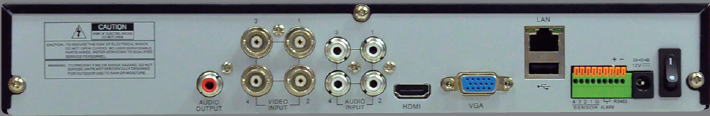

SＡＶＲ-H8208ST-AHL1 W300xH53xD227mm
HD3-16V2/16Ch型/32Ch型
最上位機機種

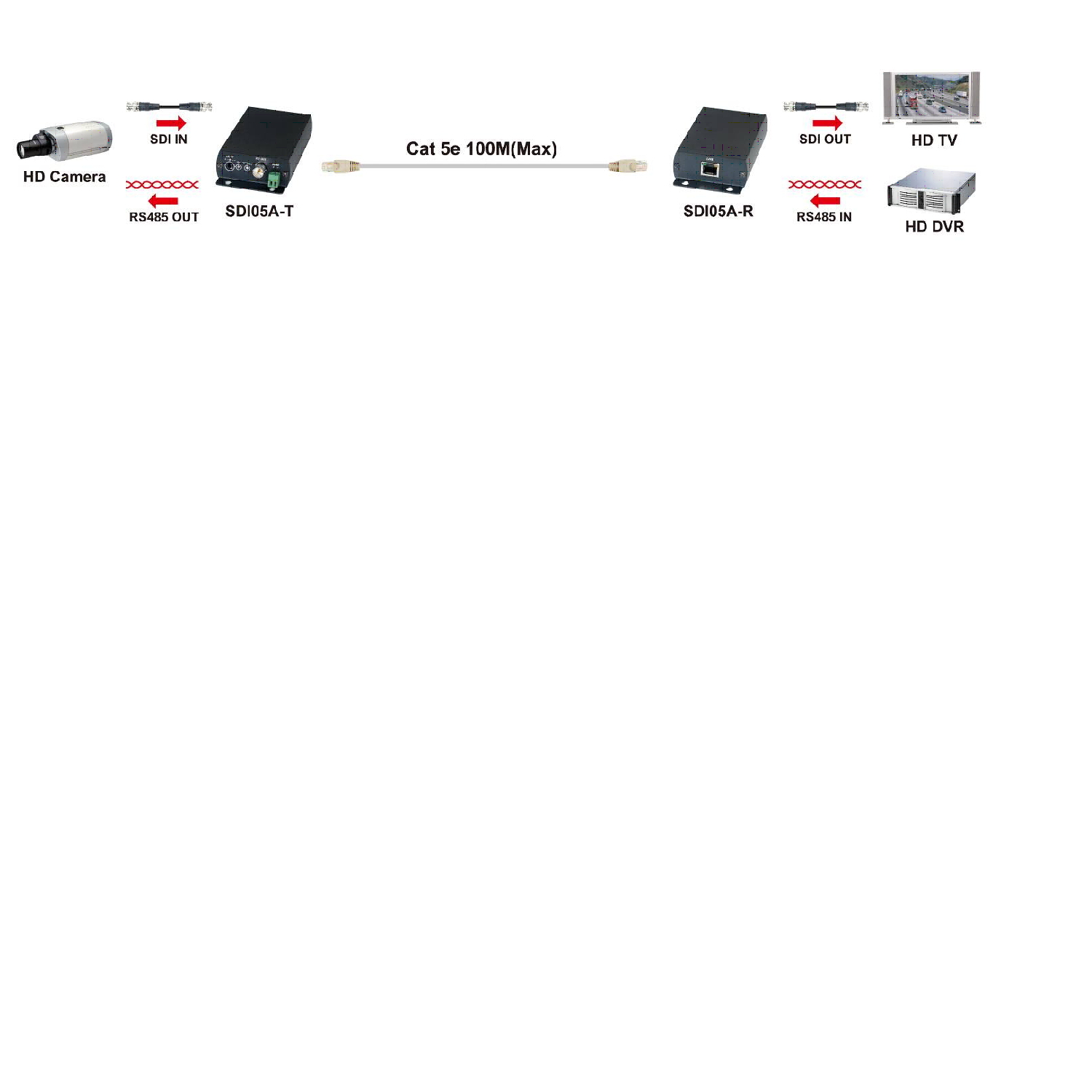

SDI-05A HD-SDI信号UTPｹｰﾌﾞﾙ伝送
SDI信号＋RS485信号をLANｹｰﾌﾞﾙで100m延長
SDI (SMPTE259M)とHD-SDI (SMPTE292M)対応
別売の「SR01」と組合わせて使用した場合
最大240mまでの長距離延長が可能です
機器寸法：W67/D140/H27mm･各質量230g（DC電源ｱﾀﾞﾌﾟﾀｰ付属)
HD映像とDＣ電源の
重畳形式もあります
SＡＶＲ-H8216ST-AHL1 W378xH50xD340mm
製品パンフ
SDI－VP
HD電源重畳装置
H8204AHL1
H8216AHL1
H8208AHL1

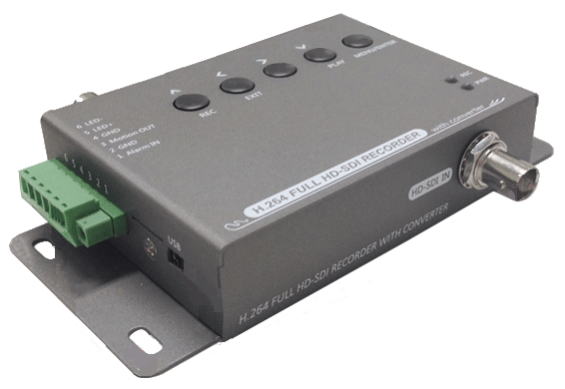

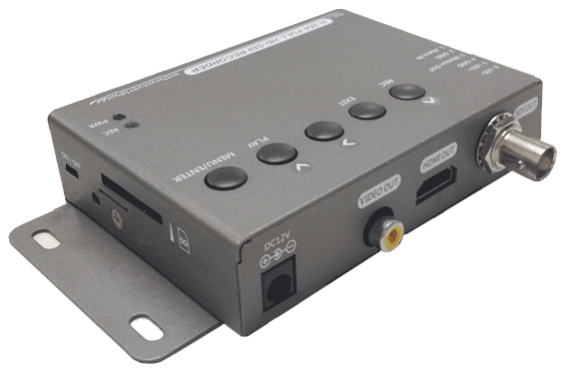

製品の特徴
ITR-HD2000は１台のHD-SDIカメラ映像信号を1920x1080/25fpsで
SDカード録画致します。解像度は1280x720/30fpsも選択が可能です。
録画映像はPC接続/専用ﾌﾟﾛｸﾞﾗﾑで日時指定再生/記録保存が可能です
またHD-SDI/CVBS映像の同時出力が可能な、街頭監視ｼｽﾃﾑに最適です
SDHCカードは最大128Gbの大容量が使用でき、録画保存期間も
1920p(10fps/Basic)で約16～18日間、720p(同左)で約30～32日間の
長期間録画が可能です(最大録画レート：1080p/25fps・720p/30fps)
上記録画時間は撮像被写体の状況により変化します。被写体の動きが
多い状況(例えば駅前等)では多くの記録容量が必要となり、反対に
路地裏等の通行量が 少ない場所の撮像は長時間の録画が可能です。
付属品： マニュアル/リモコンＳＷ(１０ｍ)/電源ＡＤＰ/原産国：台湾
HD-SDI CAMERA
TR-HD2000
RECORDER
102(W)x30(H)x67(D)ｍｍ
(送信側） (受送信側)
