AHD・HD-TV/CVI・ANALOG 2Ch電源+映像の同軸重畳装置です(720/1080p@25.30fps)
UTC操作機能/伝送可能距離：AHD/HD-TVI/HD-CVI/CVBS 400m (各5C-FBまたは同等品)
機器寸法：W120/D75/D26.75mmの小型ｻｲｽﾞと機器重量：120ｇは設置場所を選びません。
原産国：台湾

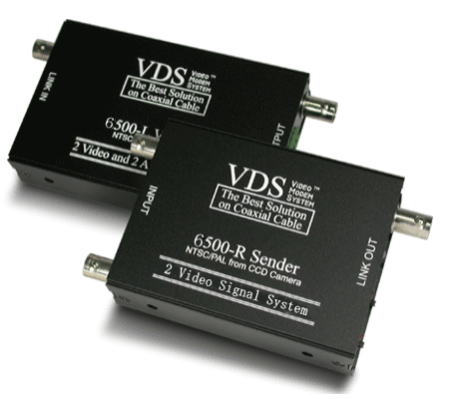

VDS6500 2Ch AHD/TVI/CVI/COMPOSIT 信号伝送装置
製品パンフ
(受信側)
製品パンフ
(送信側）

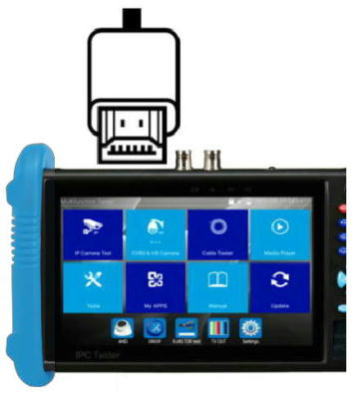

本テスターの持つ機能の説明
・ ﾌﾞﾗｳｻﾞｰ機能でIPカメラの各種設定が可能です
・ ﾈｯﾄﾜｰｸﾃﾞﾊﾞｲｽの｢PING｣が試験探査出来ます
・ IPｱﾄﾞﾚｽを高速探査して画面に表示します
・ POEﾎﾟｰﾄからIPｶﾒﾗへ電源供給が可能です
・ UTPﾎﾟｰﾄからUTPｹｰﾌﾞﾙの導通/極性検査が出来ます
・ HD-SDI/TVI/AHD/CVI/ｱﾅﾛｸﾞ映像が表示可能です
・ 各ｶﾒﾗ映像はHDMI/ｱﾅﾛｸﾞの映像出力が可能です
・ 映像ﾚﾍﾞﾙ/ﾋﾟｰｸﾚﾍﾞﾙ/ｸﾛﾏｼﾝｸﾚﾍﾞﾙを数値表示します(OP)
・ 動画/静止画保存と録画 再生が可能です
・ TDR機能でUTPケーブルの線長計測が出来ます
・ 7.0ｲﾝﾁLCDスクリーンは映像解像度：1920(H) ｘ 1200(V)
IPカメラやIPデバイスのｱﾄﾞﾚｽが不明なときでも
IPｱﾄﾞﾚｽを自動ｻｰﾁして表示します
IP・HD-SDI/2.0Mp・CVBS
WCK-HS369/IP+HD-SDI) OP36倍DG32倍=1152倍ｽﾞｰﾑ
1/2 2.0Mp Sony Progressive Scan CMOS Sensor
ﾈｯﾄﾜｰｸ+HD-SDI+CVBS/200万画素 1920×1080p 車載型PTZ
0.01Lux/F12/6.0-216mm・Ethanet: H.264/MPEG4/MJPEG(RJ45
10/100BASE-T）IP v4/v6・ONVIF_API・光学P36倍･DG32倍ｽﾞｰﾑ
電子ｽﾞｰﾑ2-32倍/AUTO ICR・8ﾄﾗｯｸｸﾙｰｼﾞﾝｸ･8ｽｷｬﾝ･4ﾊﾟﾀｰﾝ・8ﾂｱｰ
1 警報IN/1 OUT・255ﾌﾟﾘｾｯﾄ/ﾌﾟﾗｲﾊﾞｼｰ・垂直0-90/水平0-360°
調整機能 AGC･ATW・BLC･WDR/DNR/ｽﾞﾏｰﾄIR-LEDx13+4
最小撮像距離1.0m/ｵｰﾄﾌﾘｯﾌﾟ機能/SN比50db以上/IP66
RS-485･RS422ﾎﾟｰﾄ/PELCO/D・P・WOMNWOO/ﾀﾞｲﾅﾐｯｸIPｻﾎﾟｰﾄ
LED照射距離MAX200m/MICRO-SD(MAX64Gb)内蔵可/G.711音声
DC12V/AC24V DUAL電源方式（DC24V/6A）･H305･W240･D271.1mm
機器重量：12Kg/電源別送l型/原産国：韓国 プロモーション映像
仕様/機器名称： XPCLD-HD700A/700I(主要機能)
ディスプレー： 7.0ｲﾝﾁLCDスクリーン ・ 映像解像度：1920(H) ｘ 1200(V) RGB
映像表示エリア： 152mm（W）ｘ95mm(Ｈ)/応答速度：10Ms/表示ドット間隔/0.05mm(W)ｘ0.15mm(H)
輝 度： 500ｃｄ/㎡ ・ コントラスト比： 700：1 / EX-SDI ｶﾒﾗ：720p/1080p ・ＨＤ-SDIｶﾒﾗ：720pｐ/1080p
ＨＤＭＩ信号： 720p/1080i/1080p ・Ｃonposit 信号： NTSC/PAL 1.0Vp-p
ＶＧＡ信号： ＶＧＡ(640ｘ480)-ＵＸＧＡ(1600ｘ1200) ・Ｃonposit 出力： スル－出力/パターン出力
電 源 入 力： DC12V(AC100～240V/外部アダプター)・カメラ電源出力： DC12V(2A)
設 定 操 作： OSD表示メニュー/パターン出力/電源SW： ON後5秒間表示 ・ 機器質量：950g
機 器 寸 法： 231(W)x172(H)x52mm(D) ・ 動作湿度環境： 0%～80%│動作温度環境： 0°～＋50°
BAT稼働時間： 7.1V Li-Pｏｌｙｍｅｒ, 5200ｍAH /7～8時間フル充電後16時間の連続使用が可能
PTZ操作： Pelco_D・P/Ｓamsung/ＣＢＣ/Ｓony/ＬＧ/Ｙaan/Ｍolyax/Ｖicon/Ｍinking/ＡＤ/ＤＴＡ他
付属品： 充電用電源ｱﾀﾞﾌﾟﾀｰ/ｷｬﾘｰｹｰｽ/首掛ｽﾄﾗｯﾌﾟ/BNCｹｰﾌﾞﾙ/RS485ｹｰﾌﾞﾙ/DC電源ｺｰﾄﾞ
機器寸法：W255/H160/D46mm・機器重量：950g
日本語ﾏﾆｭｱｱﾙ/* 本体･機器仕様は改良のため予告なく変更する場合があります。
POE給電（DC48V/24W)
屋外用
衝撃吸収型ﾍﾞｰｽ/防水ｹｰﾌﾞﾙ

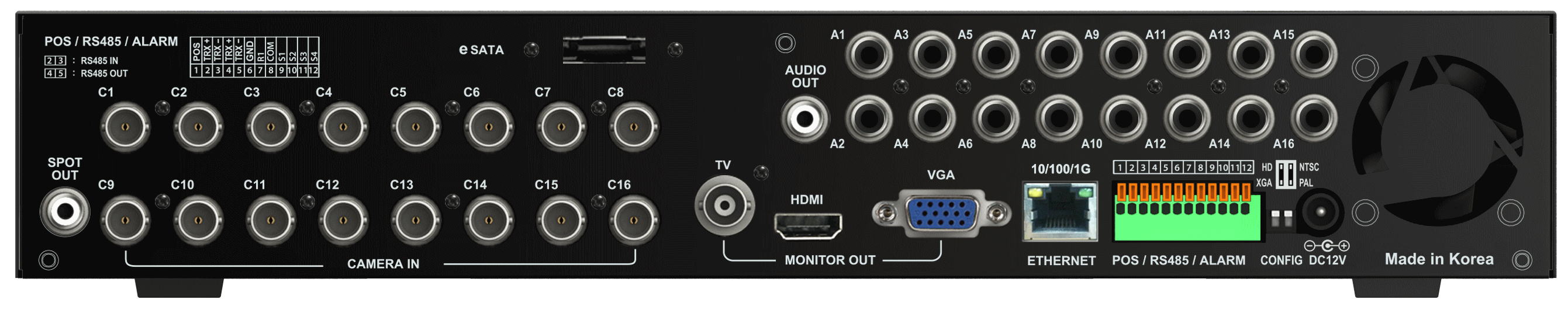

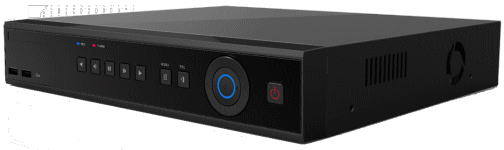

・ EX-SDI/HD-SDI・AHD･ＴＶＩ･CVI･CVBS+IP対応
・ MX3-04V2 はIP入力とHD入力4Ch接続が可能
・ MX3-08V2 はIP入力とHD入力8Ch接続が可能
・ DX3-16V2 はIP入力とHD入力16Ch接続が可能
・ HD 8Mp/４Mp/3Mp/2Mp/960Ｈ 映像入力に対応
・ HDMI/VGA/BNC映像出力ｻﾎﾟｰﾄ/HDMI 2K・4K対応
・ WEB ｲﾝﾀｰﾌｪｨｽはﾗｲﾌﾞ映像表示、PTZ操作、録画再生
・ 接続IPｶﾒﾗを自動検索して画面表示します
・ ネットワークは LAN/DHCP/DDNS対応
・ 録画レート 4Mp@15ｆｐｓ・2Mp@30fps
・ UTC機能搭載でHDｶﾒﾗ機能のOSD操作設定が可能
・ 機器寸法: 04Ch W340xD300xH60mm
・ 機器寸法: 08Ch W340xD300xH60mm
・ 機器寸法: 16Ch W430xD300xH88mm
・ 音声検知録画 検索再生
・ 4 RCA入力/1 HDMI/1 RCA出力
原産国：韓国
ＭＸ３-０４Ｖ２ /ＳＡＴＡ ２.０Ｔｂ
ＭＸ３-０８Ｖ２ /ＳＡＴＡ ４.０Ｔｂ
D Ｘ３-１６Ｖ２ /ＳＡＴＡ ８.０Ｔｂ
MR-308 EX-SDI/HD-SDI 1080p/50･60fps/CVBS 12倍・20倍型/IP型式もあります
XPCLD-HD700IP ・IP & All CCTV Tester
7インチ：タッチパネル/キー操作/映像表示解像度:1920x1200表示。CCTV機器の主要機能試験と
設定調整機能を重視したテスターは、CCTV工事技術者にとって不可欠なツールです。
多数の ONVIFカメラをサポートし、LEDサーチライト、DC12V 2A外部への電源出力
また、FTPサーバ－機能を装備して、保存データーがPC転送できます。
日本語OSD表示ﾒﾆｭｰによる操作性に優れた機器です。
ＵＴＣ機能でカメラＯＳＤメニュー操作が可能です。

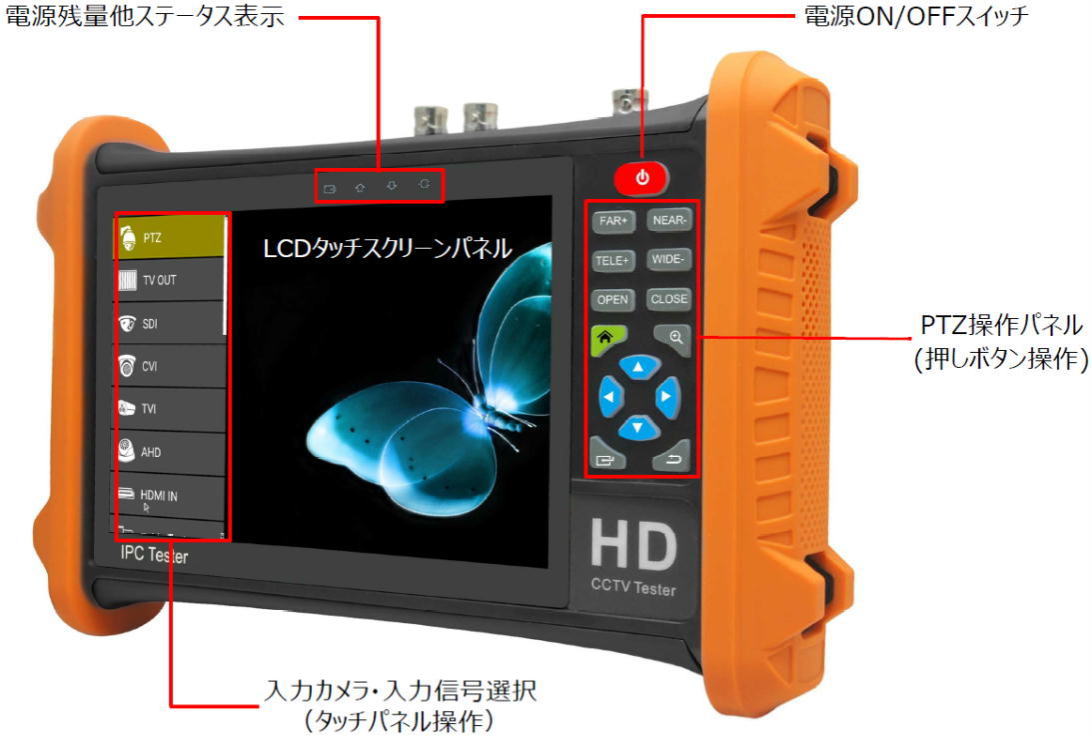

XPCLD-HD700A＆700I EX/HD-SDI & ALL HD + CVBS Tester
7.0インチ：LCDパネル/キー操作/この一台でCCTV機器機能の試験調整が可能です！
映像解像度：1920x1200(RGB)でEX/HD-SDI・AHD・TVI・CVI・CVBS 信号映像を表示します。
VGA/HDMI信号をLCD表示/PTZ操作/パターンジェネレータ表示/RS-485データ通信が可能です。
IP機能はPING/SCAN/NETWORK設定が可能（IPカメラ映像は表示出来ません）
HD-72IPテスター同様にFTPサーバ－機能を装備して、保存データーがPC転送できます。
ＵＴＣ機能でカメラＯＳＤメニュー操作が可能です。
弊社では本ページでご紹介する商品のほか、絶えず要求される低価格、高品質を備えた
製品を皆様にご提供出来るよう日々努力致しております。
製品パンフ
7 Brid (EX/HD-SDI･AHD･HD-TVI/CVI･CVBS･IP)全映像信号対応型DVRが登場！

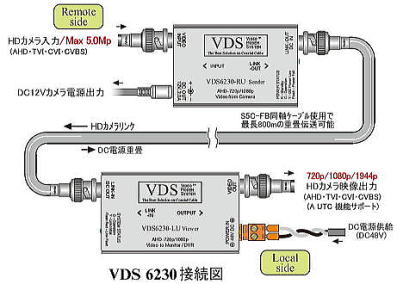

VDS6230 AHD/TVI/CVI/COMPOSIT 信号伝送装置 UTC機能操作可能

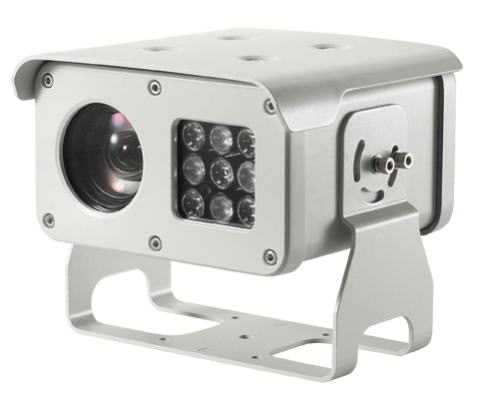

MR-308 OP:30倍ｽﾞｰﾑ/RS422･485
1/3 Pａｎａｓｏｎｉｃ 2.0Mpｌ CMOS Sensor 200万画素
解像度1920(H)X1080(V)/0.125Lx：DSS ON時
映像出力:EX-SDI/HD-SDI/ANALOG/AI 4.3～128mm
消費電流:MAX 2．0A/DC12V・AC24V DUAL電源
調整機能:WDR/DNR/ACE/ATW/FOG/MASK/MOTION
DSS/E_Zoom/FLIP/RS422/485：PELCO_D&P/VISCA
機器寸法：H78/D134/W136ｍｍ
電源別送方式/質量 1.4Kg
原産国：韓国

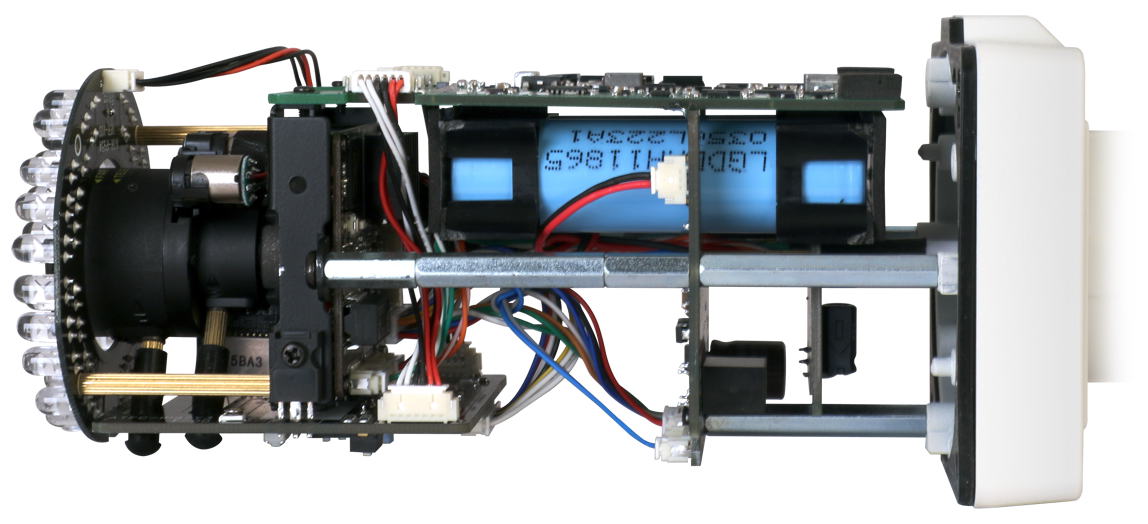

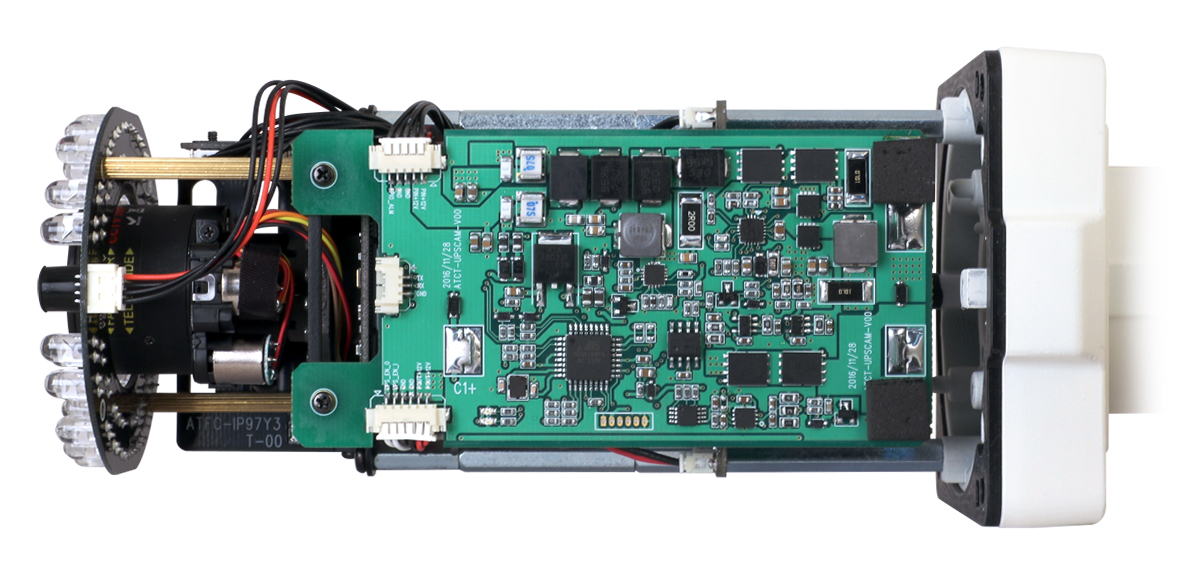

TS-I210(MI) UPS無停電機能搭載+SDｶｰﾄﾞ録画IPｶﾒﾗ
1/2.8 2.13 Mega Pixel Dark IGUANA Sensor 200万画素
解像度1945(H)X1097(V)/0.0000001Lx@F1.2
映像出力: H,264/MPEG4/MJPEG/Onvif：2.4.2・RJ45：10/100Base-T
ﾌﾟﾛﾄｺﾙ：TCP/UDP/RTP/RTSP/RTCP/NTP/HTTP/DHCP/SMTP他
電動Zoom Mp 2.8-12mm/SDｶｰﾄﾞ最大128Gb/30fps使用可能
UPS稼働可能時間：70h (ﾓｰｼｮﾝ機能 ON) 5h (IR Off)/2h (IR On)
IR_LEDx40 50m照射/128Gb-SD：70時間録画（ﾓｰｼｮﾝ時160時間）
消費電流MAX 5.9W/500mA･PoE DC12V/ｻｰｼﾞﾌﾟﾛﾃｸﾄ機能内蔵
機器寸法：H141/D284/W94ｍｍ/IP66/質量 1.5Kg/PoE・DUAL給電型
原産国：韓国
製品パンフ
製品パンフ
AD001ＵHD4 4ＫＨD信号ﾒﾃﾞｨｱｱｺﾝﾊﾞｰﾀｰ
HD-TVI/CVI・AHD・CVBS映像信号を
VGA/HDMI及びCOMPOSIT信号に
変換出来るｺﾝﾊﾞｰﾀｰです
TVI/AHD：720p/50･60fps1080i/50･60fps
1080p/50･60fps DC12V/500mA
機器寸法W88/D130/H30mm･各質量250g
ｶﾒﾗとﾓﾆﾀｰを1：1で使用する場合に最適！
AD001UHD4は全HDｶﾒﾗ入力に対応出来る
便利な機器です（DC電源ｱﾀﾞﾌﾟﾀｰ付属)
4Ｋ ＨDMIモニター出力
JSR-HP20-29 IPTZｶﾒﾗ OP+DG 最大300倍ｽﾞｰﾑ
1/2.8 2.0Mp Progressive SCAN SCMOS Sensor
200万画素 1920×1080p・0.05Lux/F1.6/AI 3.9-78mm
光学20倍･DG10倍ｽﾞｰﾑ･8ﾄﾗｯｸｸﾙｰｼﾞﾝｸ･4ﾊﾟﾀｰﾝﾂｱｰ・32ﾌﾟﾘｾｯﾄ
垂直2-90°/水平0-240°/調整機能 AGC･ATW・BLC･WDR･ICR
HLC･DNR･IR50-60m/TCP/IP･ICMP･HTTP･HTTPS･FTP･DHCP
ONVIF/RS485/PELCO-D･P/消費電流 DC12-36V/MAX 2.0A
IP66/TVS保護6000V/映像出力/IP･960H/寸法φ120･H235mm
OSD:英語･中国語/機器重量2.5Kg/付属ｹｰﾌﾞﾙ長1.5m
DC電源装置は別途/原産国：中国
同型 AHD+ANALOG型式カメラもあります
H.264 HDMI 2K(2560X1440)/4K(3840x2160映像出力対応)
EX/HD-SDI/AHD/TVI/CVI/960H/IP 4/8/16Ch ＤＶＲ
AHD・HD-TV/CVI・ANALOG 電源+映像の同軸重畳装置です(720/1080p@25.30fps)
UTC操作機能/伝送可能距離：AHD/HD-TVI/HD-CVI/CVBS 800m (各5C-FBまたは同等品)
機器寸法：W100/D50/D25mmの小型ｻｲｽﾞと機器重量：175/145ｇは設置場所を選びません。
ｶﾒﾗ電源：DC12V/2.0A/原産国：台湾
近日販売予定
IP/2.0Mp・CVBS

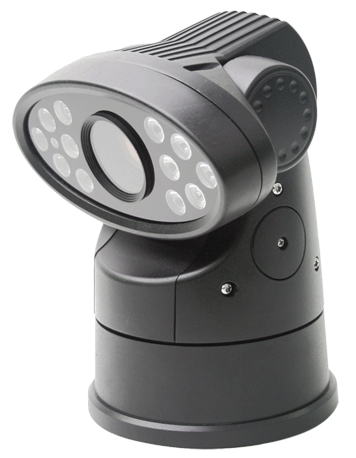

WCA-H208/IP IR PTZ OP+DG 最大640倍ｽﾞｰﾑ
1/2 2.0Mp Panasonic Progressive Scan CMOS Sensor
ﾈｯﾄﾜｰｸ+CVBS/200万画素 1920×1080p・0.5Lux/F12
AI_VF4.7-94mm/Ethanet: H.264/MPEG4/MJPEG(RJ45：10/100Base-T）
IP v4/v6・ONVIF_API/光学20倍･デジタル電子ｽﾞｰﾑ2-32倍/AUTO ICR
63ﾌﾟﾘｾｯﾄ･4ｽｷｬﾝ･8ﾊﾟﾀｰﾝﾂｱｰ/2警報IN/2警報OUT/2ﾌﾟﾗｲﾊﾞｼｰ
垂直0-90/水平0-360°/調整機能 AGC･ATW・BLC･WDR/DNR
最小撮像距離1.0m/ｵｰﾄﾌﾘｯﾌﾟ機能/SN比50db以上/IP66/電源装置OP
RS-485･RS422ﾎﾟｰﾄ/PELCO/D・P/WONWOO他ｻﾎﾟｰﾄ/WEB-SＤｶｰﾄﾞ録画
H.264/MJPEG ﾄﾘﾌﾟﾚｯｸｽ_ｽﾄﾘｰﾑ/Super LED18mmx12個内蔵
LED照射距離MAX120m/機器重量：2.7Kg/消費電流 AC24V-1A
DC12V-1.9A/W177・D1455・H22mm/原産国：韓国
同型 HD-SDI+CVBS 型もあります
