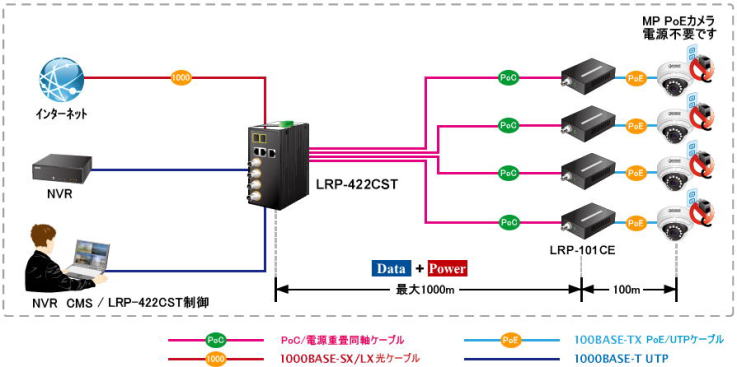

接続例１：一般的な使用例として
最長1000＋100ｍの長距離PoC
これからの主流を目指した＜ﾛﾝｸﾞﾘｰﾁPoE＞の威力！
ﾃﾞｰﾀ/電源のPoE電送距離は1000mの長距離！
ｶﾒﾗ電源は端末に取り付けるLRP-101CEから供給できます
UTP 型式/500m伝送機器はページ下部をご覧下さい

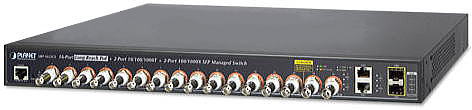

LRP-1622CS
同軸BNC/16ポート + 10/100/1000T/2ポート +10/100/1000 SFP/2ポート
長距離同軸重畳 PoE ﾏﾈｰｼﾞﾒﾝﾄ型 LAN Switch/10/100BASE-TX RJ45
IEEE 802.3at/af PoE PSE/機器寸法 W：440 D：300 H：44.5mm/機器重量 4.43Kg
原産国：台湾

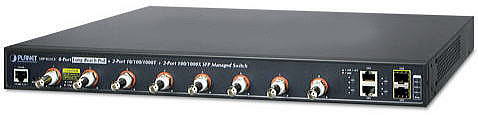

LRP-822CS
同軸BNC/8ポート + 10/100/1000T/2ポート +10/100/1000 SFP/2ポート
長距離同軸重畳 PoE ﾏﾈｰｼﾞﾒﾝﾄ型 LAN Switch/10/100BASE-TX RJ45
IEEE 802.3at/af PoE PSE/機器寸法 W：440 D：300 H：44.5mm/機器重量 3.87Kg
原産国：台湾

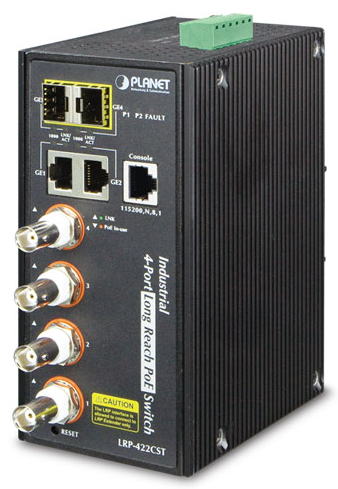

LRP-422CST

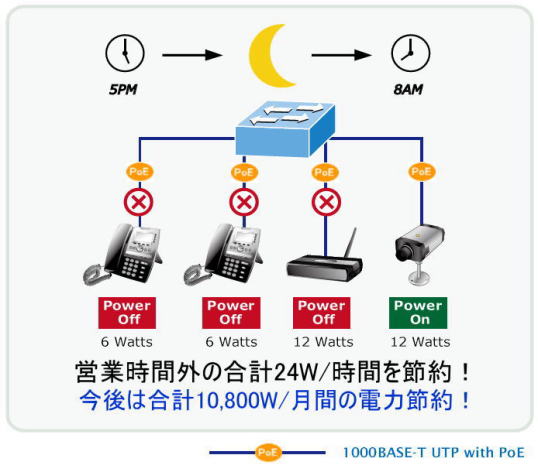

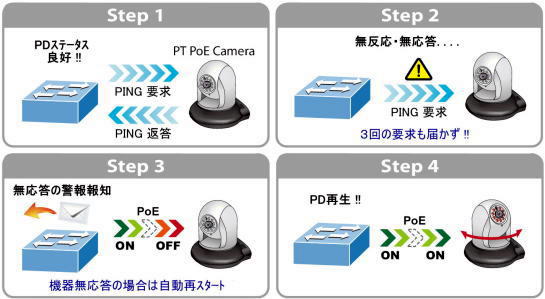

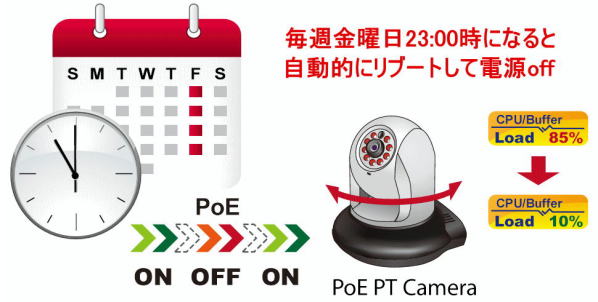

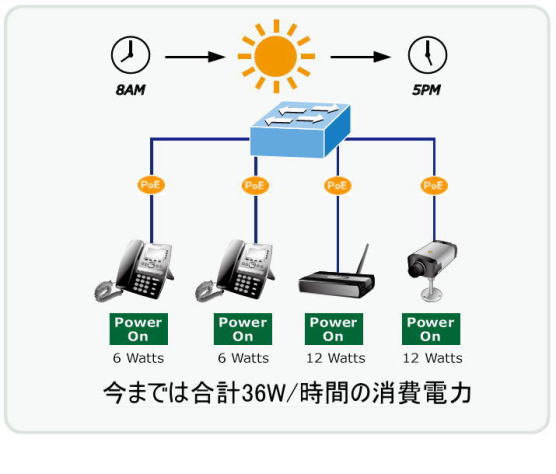

ﾏﾈｰｼﾞﾒﾝﾄ型PoC HUB/PING 再接続機能/Timer 電力Off 機能
IEEE-1901準拠/128Bit AES/同軸BNC/4ポート+10/100/1000T
2ポート+100/1000 SFP/2ポート/長距離同軸重畳 PoE Managed
LAN Switch/10/100BASE-TX RJ45/IEEE 802.3at/af PoE PSE
IEEE802.1X/802.10/8802.3ad VLAN/Ipv4/v6 EST･ESD保護回路
機器寸法 W：107 D：72 H：1525mm/機器重量 1.15Kg/原産国：台湾

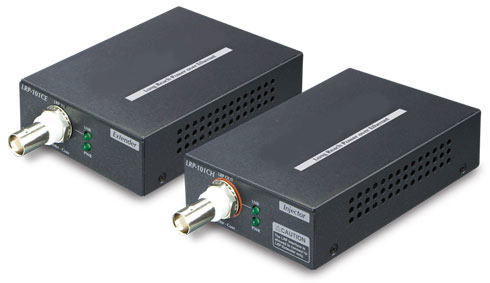

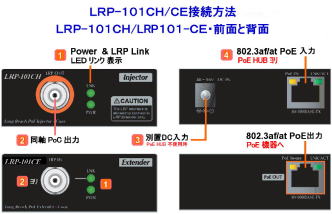

LRP-101CE+CH KIT
LRP-1622CS/822CS/422CSTを使用したときのｶﾒﾗ側に取り付ける、同軸BNC1ポート機機です。
また、ｶﾒﾗ１台用のLRP-101CHとの組み合わせで1Chの長距離同軸重畳 PoE 機器として
使用出来ます。 ご注意：1Ch ﾓﾃﾞﾙにﾏﾈｰｼﾞﾒﾝﾄ機能はありません。 原産国：台湾
製品パンフ
製品パンフ
製品パンフ
接続例１：一般的な使用例として
最長1000m+100mの長距離PoC
ご注意：LRP-104CETにDC24～54Vの
電源を別途供求した場合の最大値です

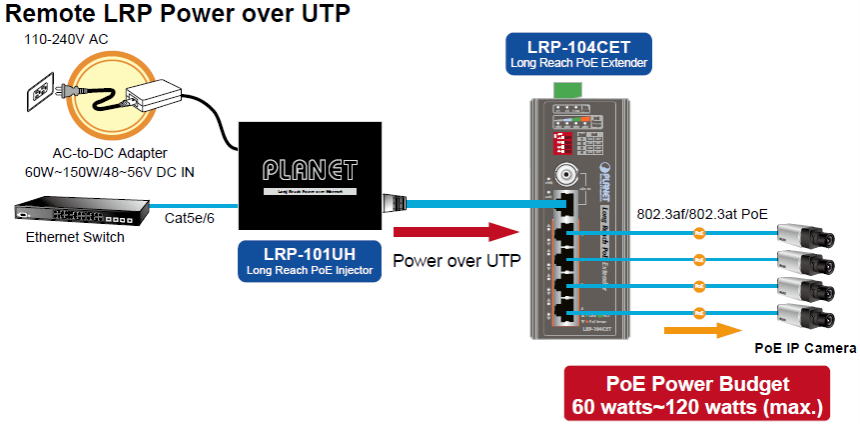

LRP-101CH/101UHは:1:1使用の他、LRP-104CETとの組合せで
IP機器へ長距離の電源供給とデータ伝送が可能になります！

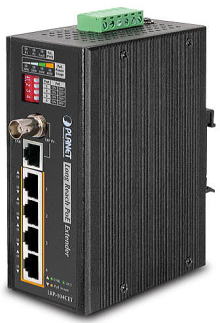

LRP-104CET
⇐ ⇐ ⇐ ⇐ 別途電源供給端子使用で
最大120W迄の供給可能！
合計20W迄の電力を供給

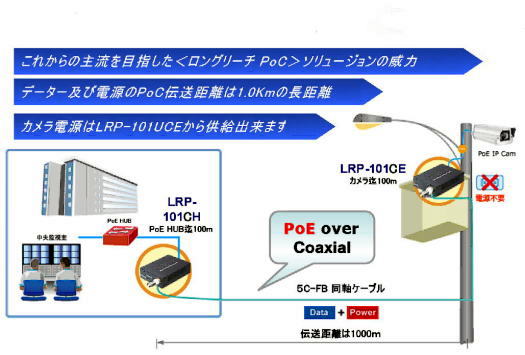

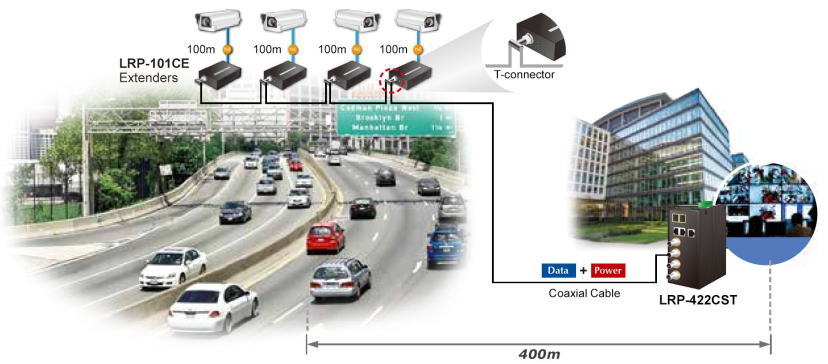

接続例２：
交通監視ｼｽﾃﾑに
「100m毎にHUBを置く」は昔の話です！これからの主流を目指した＜ﾛﾝｸﾞﾘｰﾁPoC＞の威力！
デ-タ/電源のPoC電送距離は1.0Km + PoE100mの合計1.1Kmの長距離！
LRP-422CST
LRP-422CST/822CS/1622CS
一本のＲＧ６Ｕ同軸ケ-ブルで
４台のカメラの電源と映像を
重 畳 伝送する事が可能です
LRP-104CET
製品パンフ

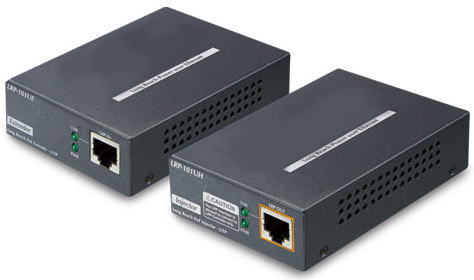

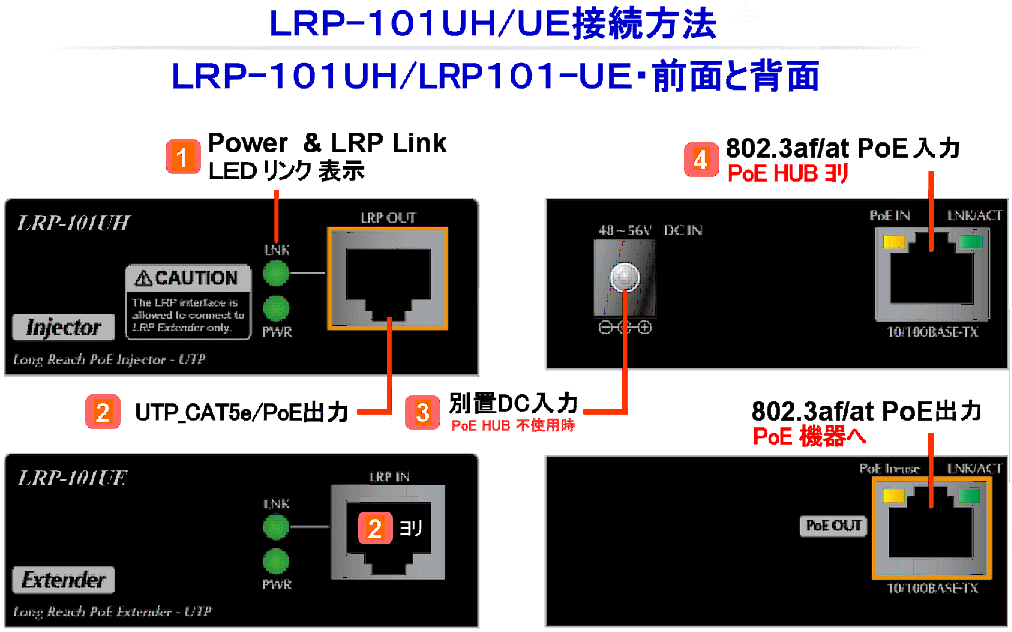

LRP-101UH+UE KIT
製品パンフ

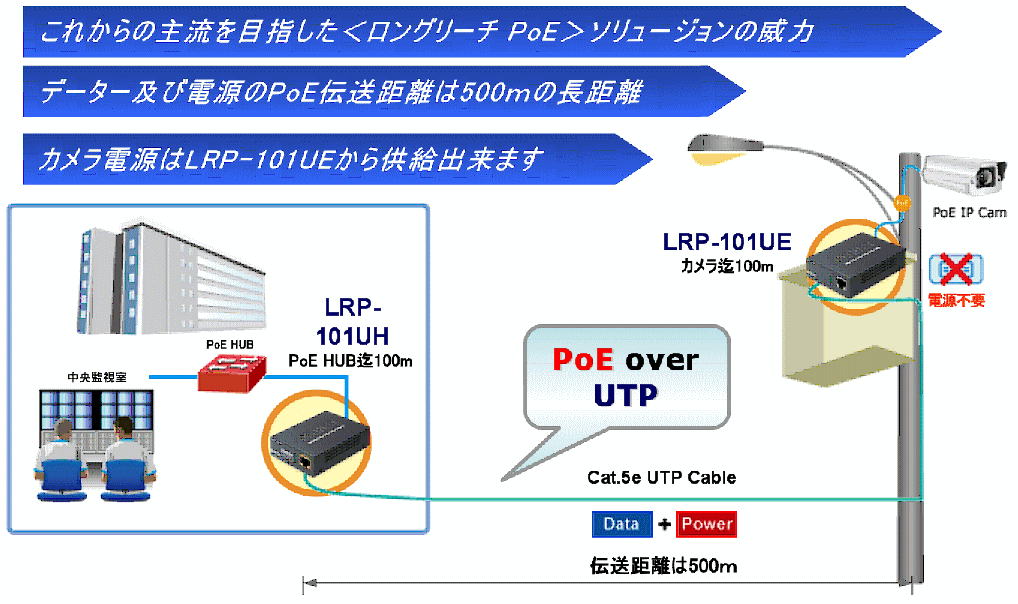

UTP： 500m
同軸：1000m
LRP-1622CS/822CS/422CSTを使用したときのｶﾒﾗ側に取り付ける
UTP 45RJ 1ポート機器です。また、ｶﾒﾗ１台用のLRP-101UHとの
組み合わせで1Chの長距離同軸重畳 PoE 機器として使用出来ます
伝送可能距離はなんと５００ｍ迄OK！
原産国：台湾
⇒⇒⇒⇒⇒
LRP-104CETはLRP-101UHとの組合せで4台のIPｶﾒﾗのPoEハブとして
機能する4ポートPOE機器です。またLRP-101CHとの組み合わせでは
4Chの長距離同軸重畳 UTP/PoE 機器として使用出来ます。
UTP伝送可能距離は500m、同軸伝送可能距離は1Km迄OK！
原産国：台湾
