ﾊﾟﾝﾌ/仕様書はPDFアイコンをクリック
販売パンフ
AD001HD4 HD信号ﾒﾃﾞｨｱｱｺﾝﾊﾞｰﾀｰ
HD-TVI/CVI・AHD・CVBS映像信号を
VGA/HDMI及びCOMPOSIT信号に
変換出来るｺﾝﾊﾞｰﾀｰです
TVI/AHD：720p/50･60fps1080i/50･60fps
1080p/50･60fps DC12V/500mA
機器寸法W88/D130/H30mm･各質量250g
ｶﾒﾗとﾓﾆﾀｰを1：1で使用する場合に最適！
AD001HD4は全HDｶﾒﾗ入力に対応出来る
便利な機器です（DC電源ｱﾀﾞﾌﾟﾀｰx2付属)
AD001UHD4
4K HDMI 出力対応品

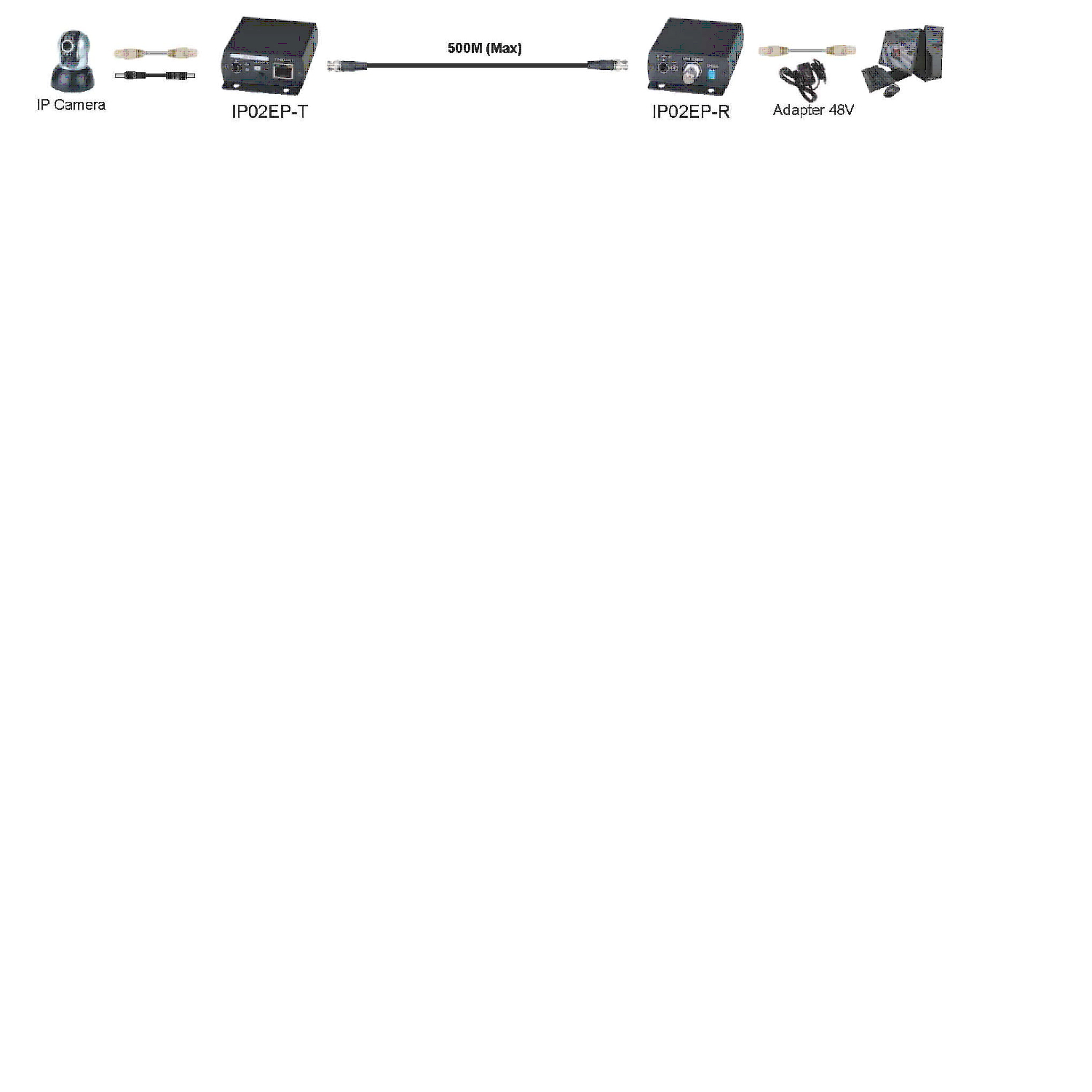

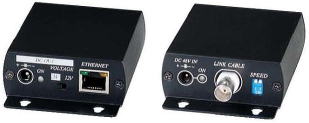

1P02EP ｱﾅﾛｸﾞ又はIPｶﾒﾗ信号長距離伝送
ｱﾅﾛｸﾞ/IP信号を同軸線で最大500m延長します
既設同軸配線を使用してIPカメラの増設が可能
入力電圧：DC48V/0.83A（受信側機器
動作電源：DC5/2.0A・12V/1.0A(送信側機器)
通信速度：上りMAX36Mbps/下りMAX11Mbps(T)
通信速度：上りMAX11Mbps/下りMAX36Mbps(R)
機器寸法：W49.2/D112.5/H25.2mm
各質量140g（DC電源ｱﾀﾞﾌﾟﾀｰx2付属)
TTP111HD/TTP111HDL (HD用)
映像専用小型伝送製品/10個PAC
送受信距離 300ｍ-MaxDVR等の
背面コネクターに最適です
TTP111HDP 1Ch 映像+電源(2ペア)TVI/AHD/CVI
送受信距離 250ｍ/TVI /送受信距離 300ｍ/AHD・CVI
TTP111HDVPRJ45 (HD用)
1Ch映像+電源+通信(RS485/422)
送受信距離 400ｍ-Max(映像･通信)
TTP414HD (HD用) 4Ch映像の受信機器です
TTP-414VはANALOG信号専用/TTP414HDはTVI/AHD/CVI信号用

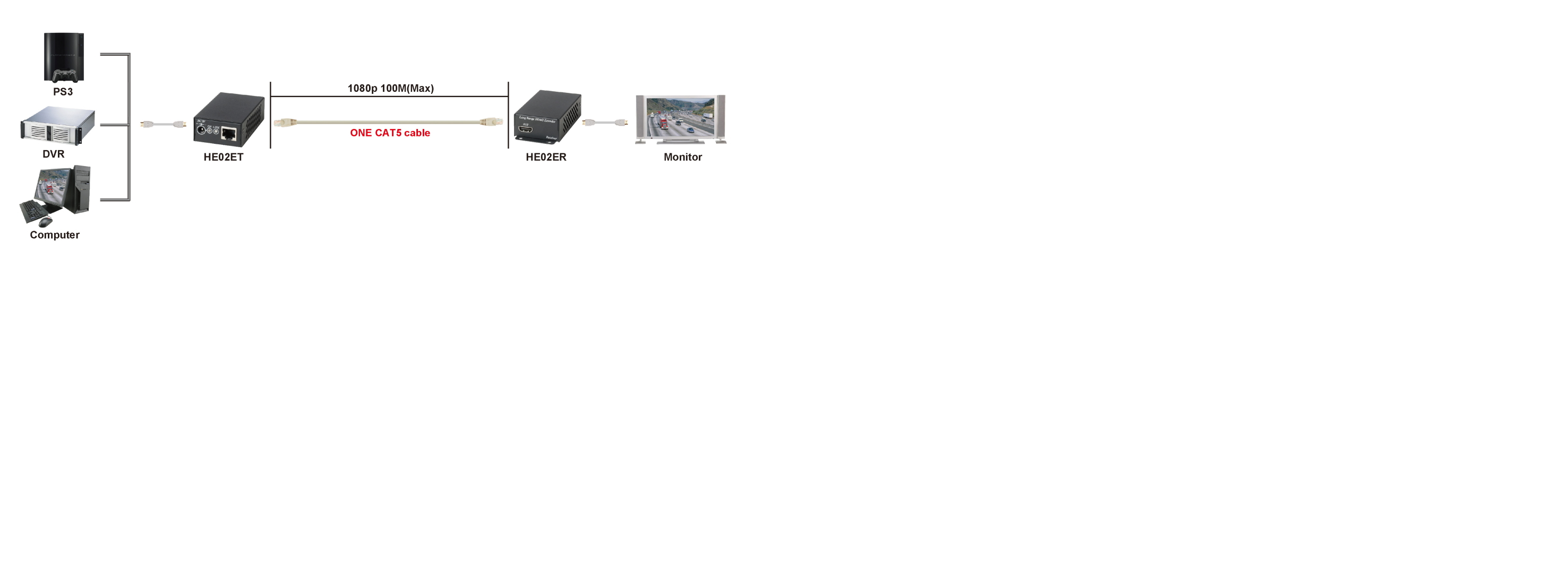

HE-02E HDMI信号UTPｹｰﾌﾞﾙ伝送
HDMI信号をLANケーブルで長距離伝送
最大伝送可能距離：100ｍ
最大解像度： 4096 x 2160/HDMI1.4対応
HDCP対応・480i/480p/720p/1080i/1080p
送信器寸法：W49/D92/H25mm･質量120g
受信器寸法：W49/D92/H25mm･質量135g
（DC電源ｱﾀﾞﾌﾟﾀｰ付属)
HE-03E HE-02E+HDMIｽﾙｰ信号付機器
落雷等による高電圧ｻｰｼﾞから各種ｹｰﾌﾞﾙと機器を保護する過電流保護(ｻｰｼﾞﾌﾟﾛﾃｸﾀｰ) TVI/AHD/CVI 用 SP-009

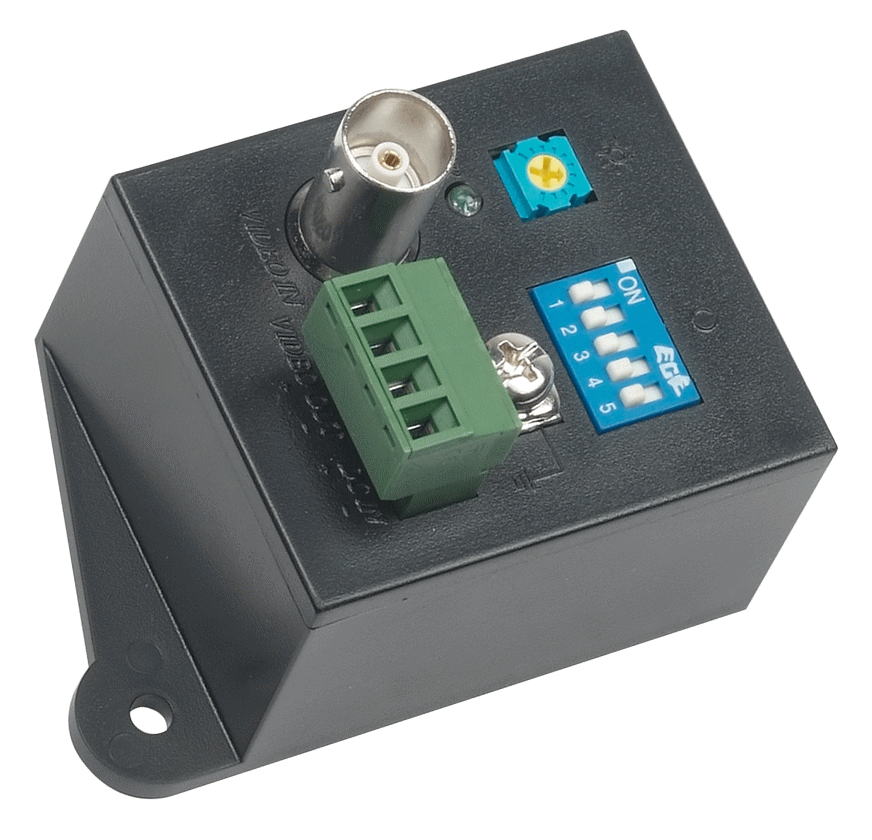

TTA111VT/TTA-111HDT
1Ch 映像信号の送信器です
TTA-111VR受信器と組合わせて
機器間が遠距離時に使用します
最高送受信距離 1500ｍ-Max
HD-SDI信号をUTP伝送

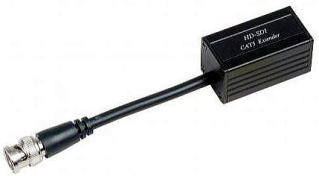

SDI-05 HD-SDI UTP変換伝送
SD：CAT6 UTP/150M
HD：CAT6 UTP/45M
各機器特記無き限り共に、通過周波数：0〜1GＨz
最大サージ電圧：4Ｋｖ ・ 反応時間：1ｎｓ 仕様です
SP009 TVI/AHD/CVI/Conpojit対応
同軸映像線を高電圧ｻｰｼﾞから保護する
過電流保護器です/応答時間/1ns
最大放電電流 2KA/放電開始電圧7V
ｸﾞﾗﾝﾄﾞﾙｰﾌﾟ・画像歪み防止機器は画像のノイズ防止や歪みや
信号干渉を補正しますが、ご使用になる場所や状況によっては
ご満足出来る結果が得られない場合が後御座います。
高圧電線の近くや強度の映像・通信線の近くでは
良い効果を得られ内場合がございます。
（使用前画像）
（使用後画像）
CVBS信号出力
VGAモニター信号出力
ANALOGカメラ等
CVBS信号入力
EB-506HDTP
HD-SDI不可

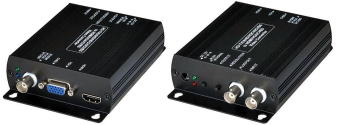

AD001HDE HD信号対応ﾒﾃﾞｨｱｺﾝﾊﾞｰﾀｰ
HD-TVI/CVI・AHD・CVBS 映像信号を
VGA/HDMI及びCVBS映像信号に変換
カメラ入力信号のスルー出力が可能な
便利なコンバーター機器です
TVI/AHD：720p/50･60fps1080i/50･60fps
1080p/50･60fps DC12V/500mA
機器寸法：W88/D130/H30mm･各質量250g
（DC電源ｱﾀﾞﾌﾟﾀｰ付属)
スルー出力信号：HD-TVI/CVI・AHD・CVBS
連結取付可能
HDMI側
RJ45側
(電源供給別途/映像信号のみ)

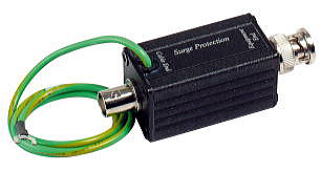

SP-001 高周波同軸用 SP-001P カメラ電源用
BNC-MNC-F 2P端子台
通過電流DC65V以下/通過電流DC56V/AC40V以下
(送信側）
(受信側)

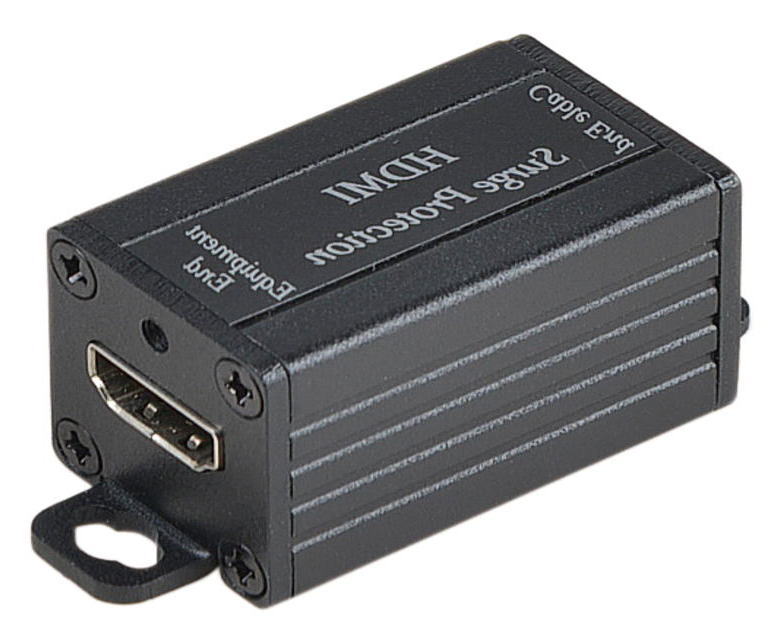

SP008 HDMI ケーブル用
BNC-M/2P端子台
通過電流DC65V/AC40V以下
(送信側）
TGP001H (低損失型)
TGP-001H (低損失型)
CB-001VH (歪み防止)
画像の歪み・信号干渉を補正します
(送信側）
(受信側)
VGA映像信号UTP伝送/送受信機(DVI用もあります)
映像入出力：D-Sｕｂ15Pｉｎ/0.7Vp-p,75Ω
解像度：1920X1200/映像帯域：700ＭＨｚ, -3ｄｂ
映像ﾘﾝｸ距離：CAT5e @1920X1200/70m
3色LEDﾘﾝｸ表示/電源不要/W67xD57.5xH27mm/170g
HD-SDI 映像信号UTP延長/送受信機/RS-485
映像入出力：HD-SDI/1.3（1.485Ｇｂｐｓ）準拠
解像度：480i/p,720p,1080i/p@24/50/60Hz
ﾘﾝｸ距離：CAT5e/200m@1080i, CAT5e/120m@1080p
電源：DC12V/1200mA/W67xD57.5xH27mm/170g

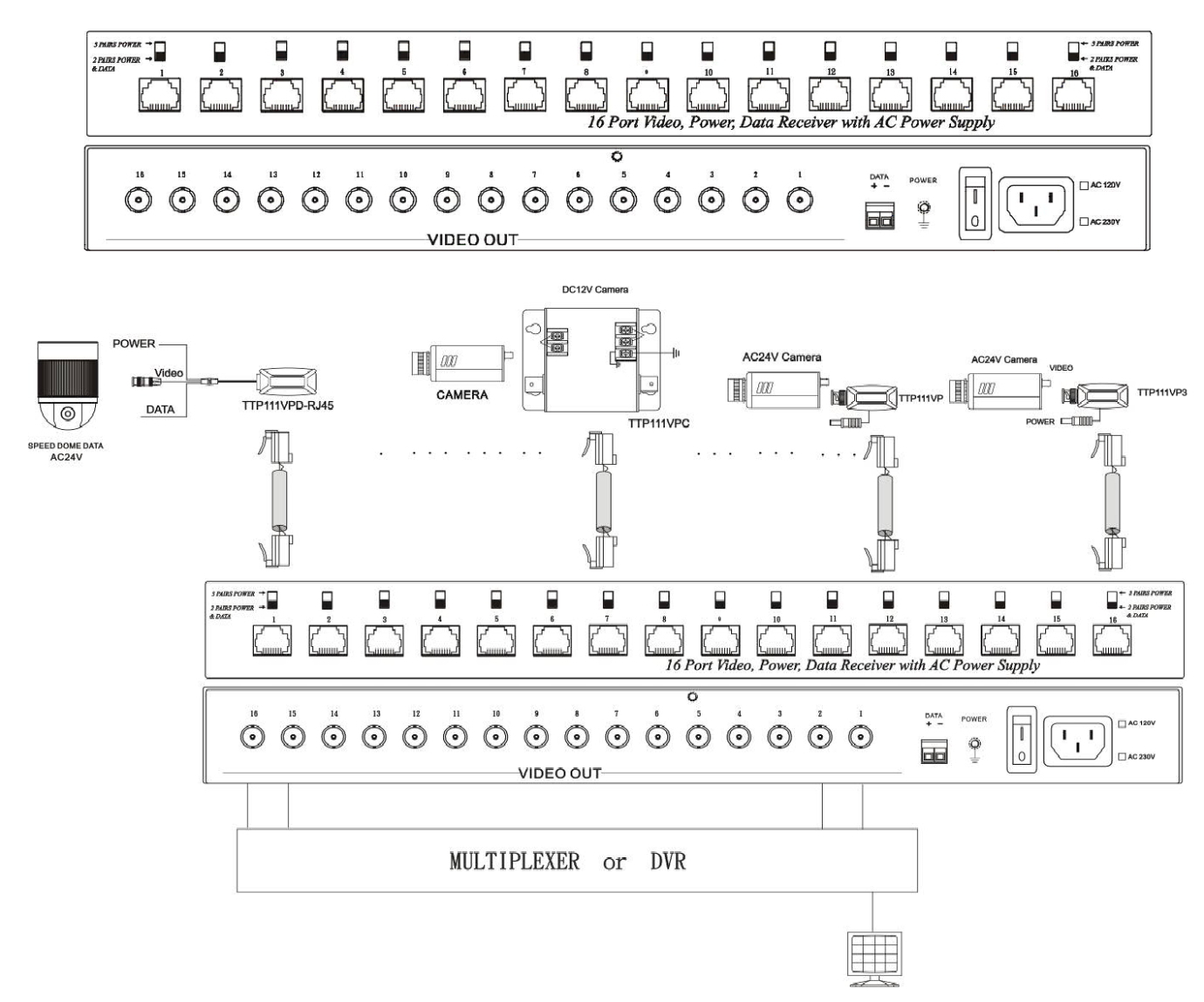

TPP-016VPDはカメラ側にAC24VまたはDC12V（OP）電源を供給し、映像信号をUTP伝送する機器です
各RJ45の組み合わせを、機器前面の切替SWで2P電源+DATA1Pﾓｰﾄﾞまたは3P電源ﾓｰﾄﾞに選択設定出来ます。
供給電源はAC24VとDC12V出力/合計8A（各ﾎﾟｰﾄ1.1AMax）で、内蔵ﾌﾞﾚｰｶｰで過負荷と短絡を保護しています
TTP-111VP3やTTP-111VPCとの組み合わせによる3P電源供給方式では最高300m迄のAC24V電源または
DC12V電源とｶﾒﾗ映像を伝送出来ます/ 機器寸法 W482xD170XH44(EIAﾗｯｸ対応) 機器重量 5.7Kg/原産国：台湾
(送信側） (受送信側)
(送信側） (受送信側)
(受信側)
グランドループノイズとは？
対地間電位差による電流が引き起す
ノイズに起因する映像信号の「歪み」で
カメラとDVRの中間に取付て歪みを防止します。
販売パンフ

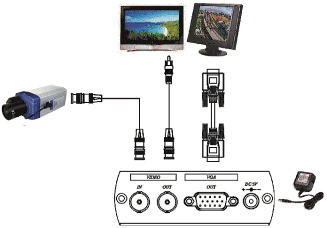

AD001H (CVBS信号VGA変換)
CVBS映像信号をVGA信号にアップコンバート出力します(CVBS送信距離 100〜150ｍ MAX)
画像解像度：640×480(最大85Hz)、800×600(最大85Hz)、1024×768/1280x1024 (最大75Hz)
動作電源：DC5V（電源ｱﾀﾞﾌﾟﾀｰ付属) W88ｘH30ｘD96mm/消費電力：4W Max/ESD保護機能搭載
出力映像の画質調整が可能です(水平/垂直ｻｲｽﾞ明るさ、ｺﾝﾄﾗｽﾄ、HUE、色相、ｼｬｰﾌﾟﾈｽ)
GL-001 (普及型)
GL-001H (低損失型) GL-001HDP(HD用)
上記グランドアイソレーターのＵＴＰ接続版です
出力はツイストペア線1ペアを使用します。
カメラとDVRの中間に取付て歪みを防止します。
販売パンフ
販売パンフ
(送信側） (受送信側)
(送信側） (受送信側)

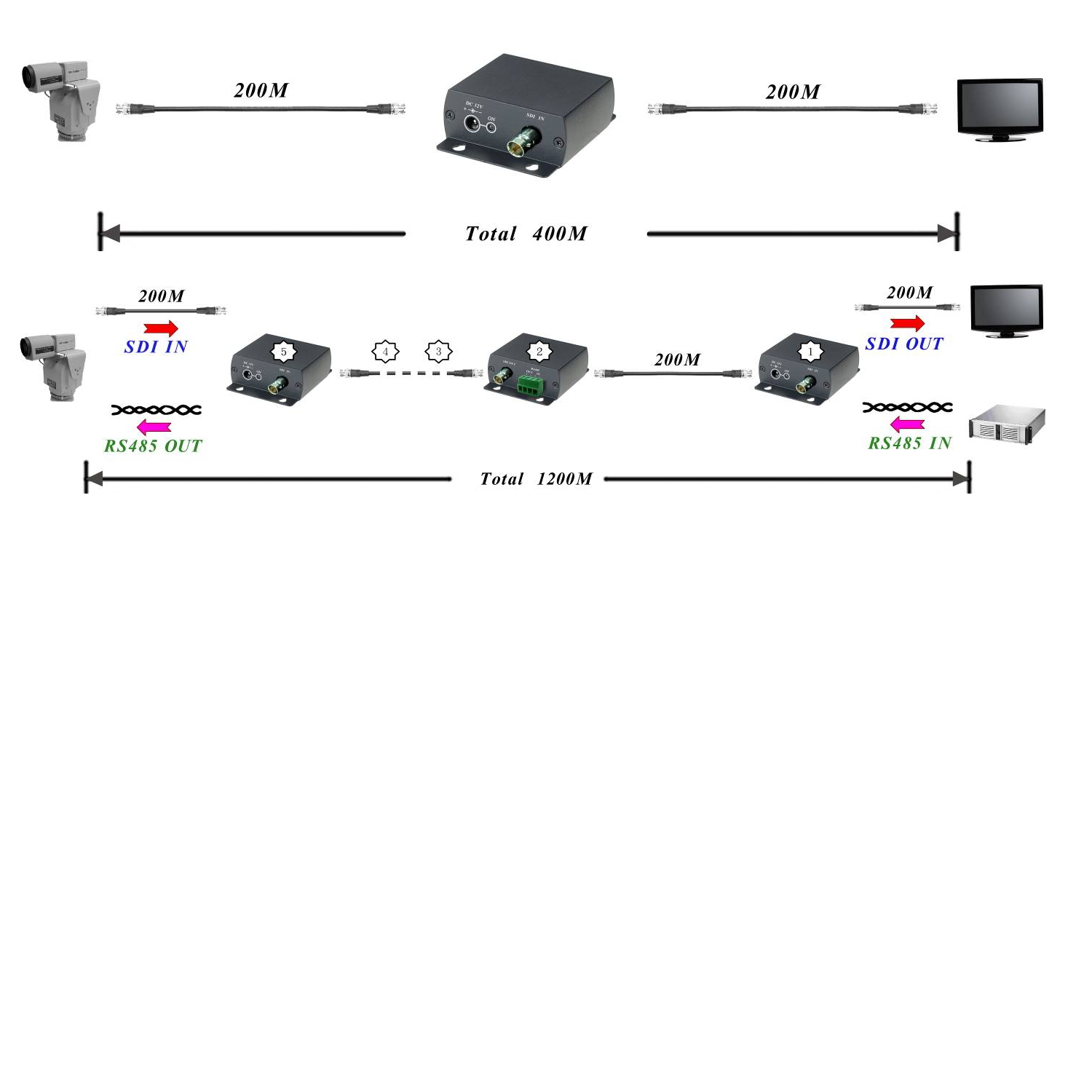

SDI-05A HD-SDI信号UTPｹｰﾌﾞﾙ伝送
SDI信号＋RS485信号をLANｹｰﾌﾞﾙで100m延長
SDI (SMPTE259M)とHD-SDI (SMPTE292M)対応
別売の「SR01」と組合わせて使用した場合
最大240mまでの長距離延長が可能です
機器寸法：W67/D140/H27mm･各質量230g
（DC電源ｱﾀﾞﾌﾟﾀｰ付属)
（使用前画像）
（使用後画像）
TPP016RJ45
TDP414VやTTP414Vと組み合わせて1本のUTPケーブルで4Ch映像x4の合計16Chの
映像を提供するUTP伝送 映像受信器です/原産国：台湾
TDP414VP-01は４台のカメラにDC12V電源を送り、カメラ４台の映像出力を１本の
UTPケーブルでTTP-414Vに送ります（伝送距離1500m-MAX）TTP414Vからは
BNCコネクターでＤＶＲまたは直接モニターに４映像を供給します。

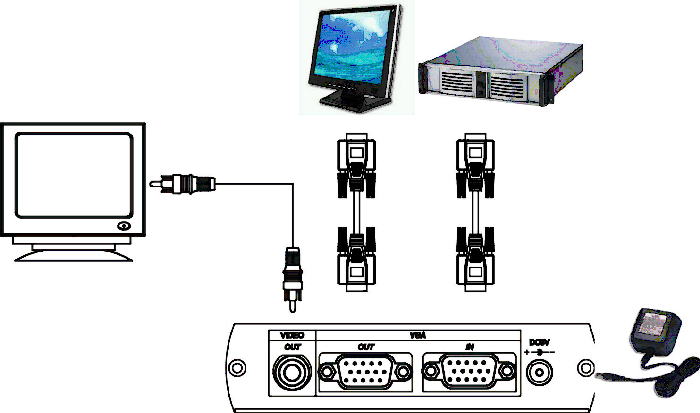

VC01 (VGA信号CVBS変換)
VGA映像入力信号をVGAスルー出力とCVBS信号にダウンコンバートして出力します
CVBS送信距離 100ｍ〜150m Max/画像解像度：640×480(最大85Hz)、800×600(最大85Hz)
1024×768(最大75Hz)動作電源DC5V（電源ｱﾀﾞﾌﾟﾀｰ付属) W125ｘH30ｘD96mm/消費電力4W Max
出力映像の画質調整が可能です(水平/垂直サイズ、明るさ、コントラスト、HUE、色相、シャープネス)
CVBSモニター信号出力
VGAモニター信号出力

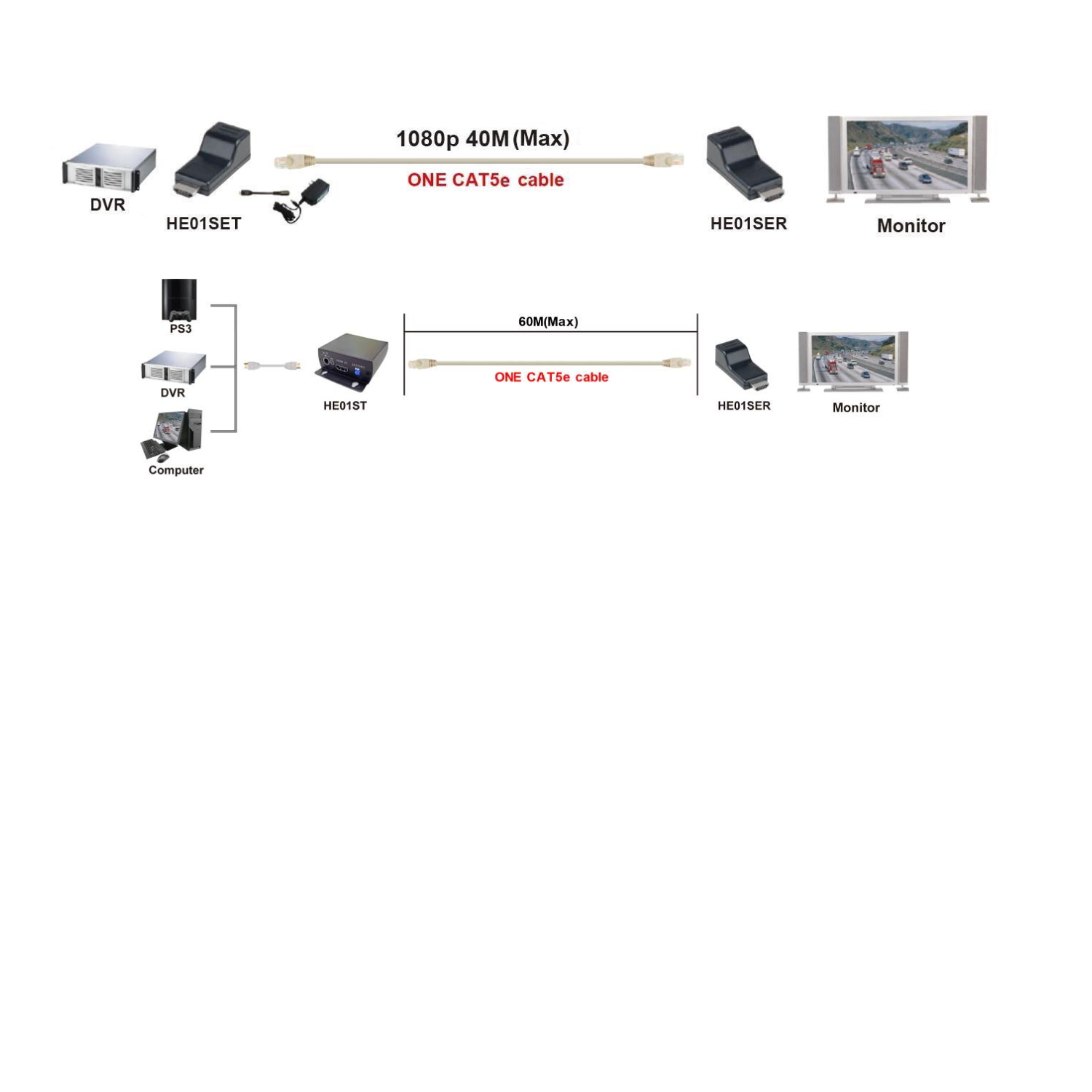

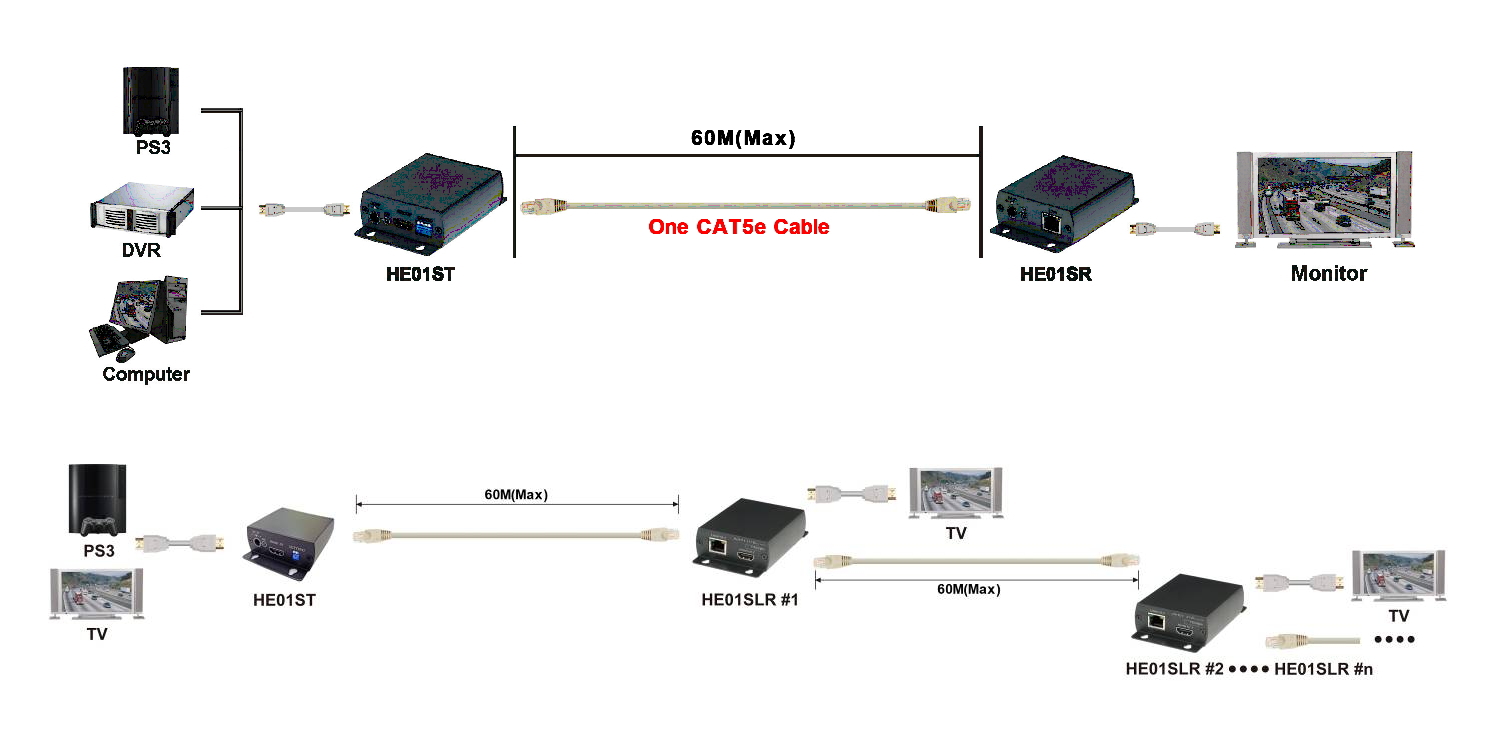

HE-01ST/HE-01SR
HDM I 映像信号UTP伝送器 送信側/機器間 50ｍMax/HDMI
解像度：480i/p,720p,1080i/p@24/50/60Hz/1.3（2.25Gｂｐｓ）準拠
映像ﾘﾝｸ距離：CAT5e/50m@1080i, CAT5e/30m@1080p
3色LEDでﾘﾝｸ動作表示/電源：DC12V/1200mA
UTP機器間距離調整型/W67xD57.5xH27mm/180g
長距離120m伝送製品も御座います（DC電源ｱﾀﾞﾌﾟﾀｰ付属)

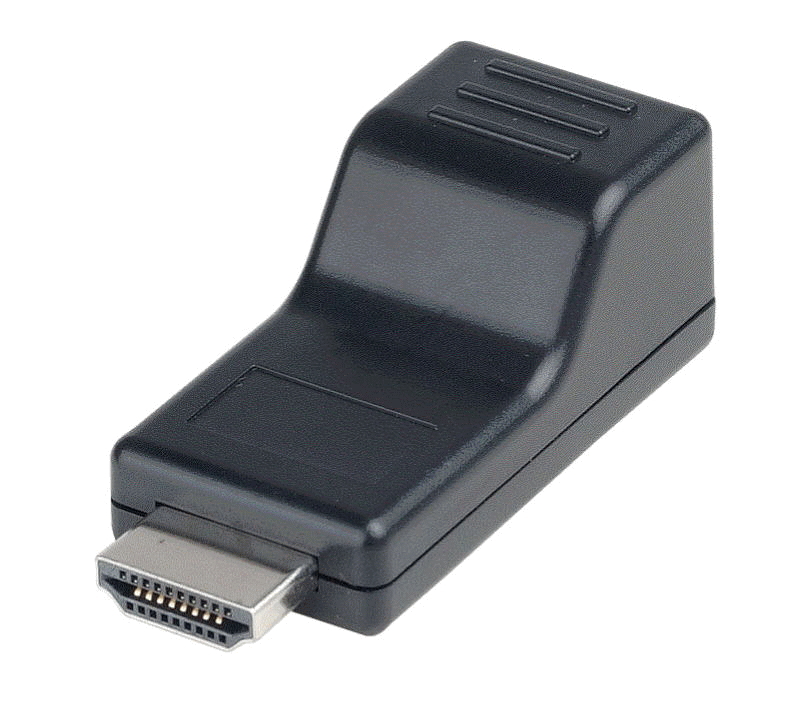

HDM I 映像信号UTP伝送器/受信ﾓﾆﾀｰ側取付
映像ﾘﾝｸ距離：CAT5e/30m@1080i・1080p/LEDﾘﾝｸ表示
機器間30m迄/ﾓﾆﾀｰ側電源不要/W67xD57.5xH27mm/20g
長距離70m伝送製品も御座います（DC電源不要)

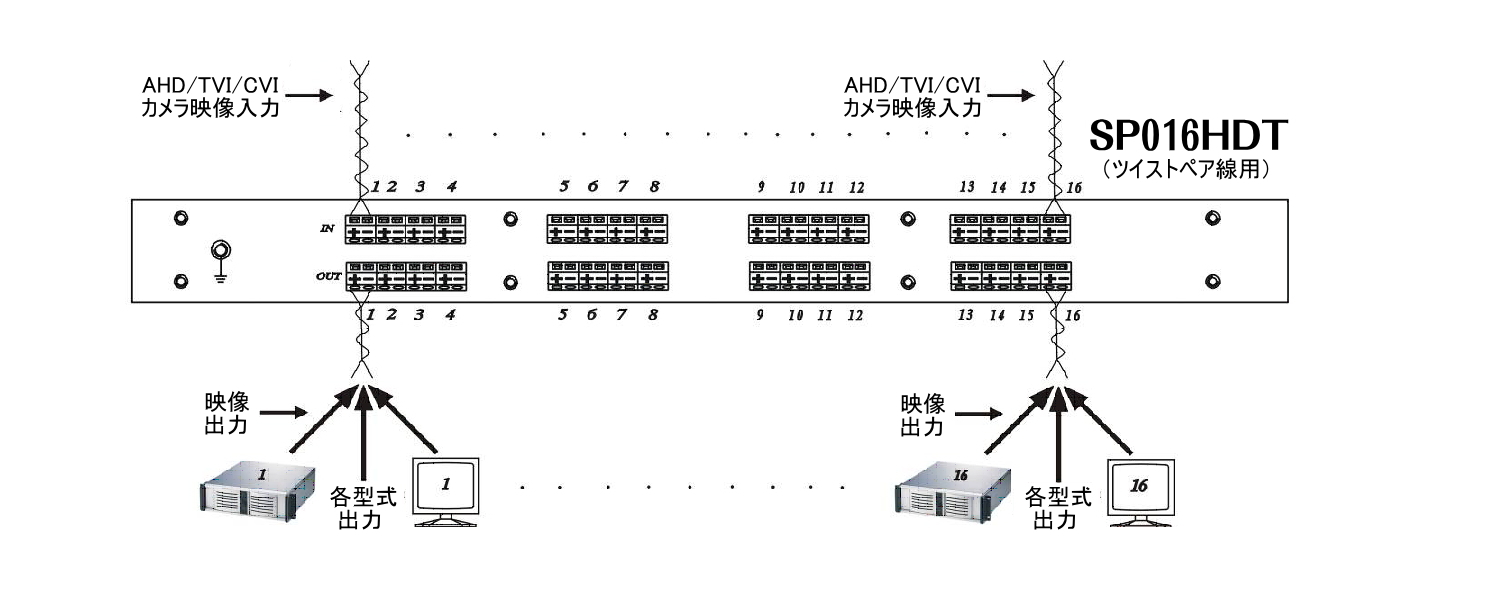

EX-SDI/HD-TVI/AHD/CVI/CVBS対応機器
ｻｰｼﾞ保護回路内蔵/ﾉｲｽﾞﾌｨﾙﾀｰ回路内蔵
EX-SDI/HD-TVI/AHD/CVI/CVBS対応機器
ｻｰｼﾞ保護回路内蔵/ﾉｲｽﾞﾌｨﾙﾀｰ回路内蔵
販売パンフ

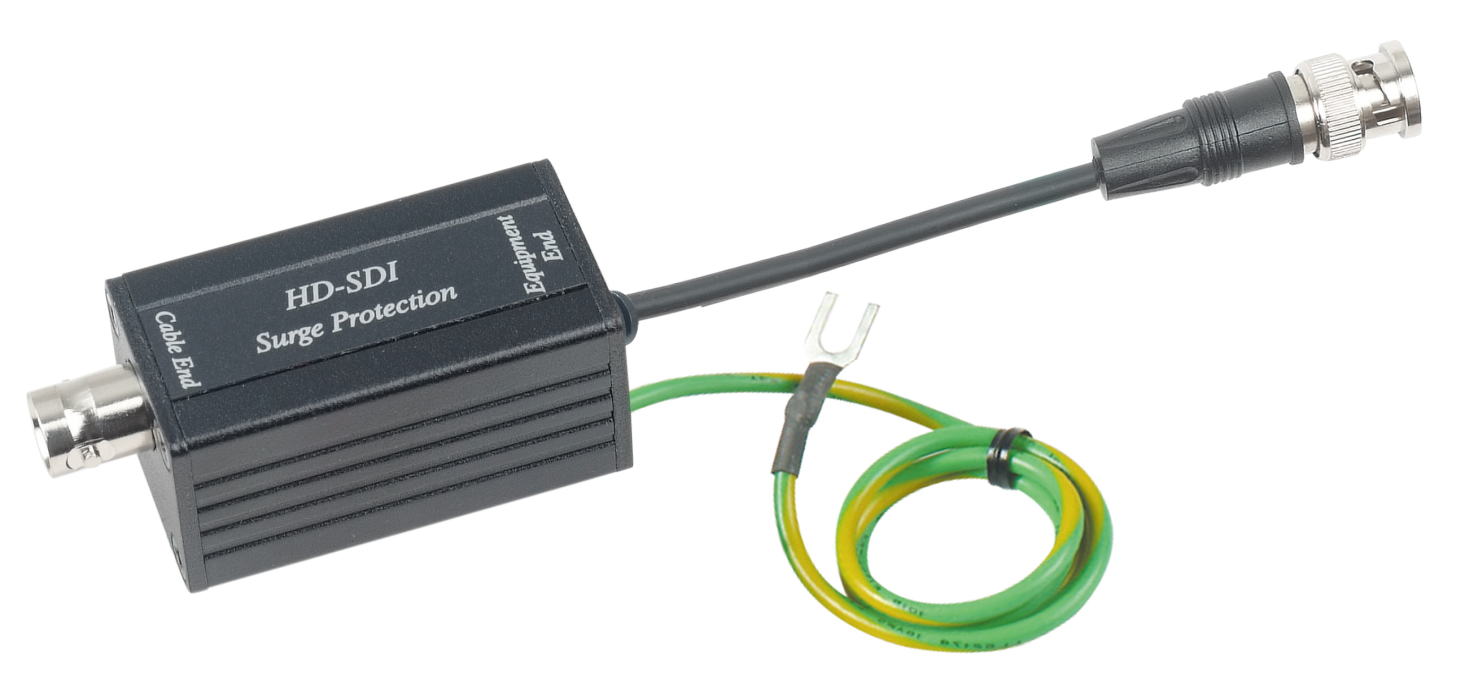

SP-007 高周波同軸用
HD-SDI対応/BNC-M/BNC-F
最大ｻｰｼ電圧/8KV(MAX)
応答速度/10KA(MAX)
SP-006P UTＰ ケーブル用
PoE対応 RJ45接続台
通過電流DC65V/AC40V以下
最大ｻｰｼ電圧/8KVIMAX)
応答時間/1ns
SP-007L 高周波同軸用
HD-SDI対応/BNC-M/BNC-F
最大ｻｰｼ電圧/8KV(MAX)
応答速度/10KA(MAX)
通電表示LED付
連結取付可能
EB-401HD
HD-SDI不可
TDP414VP-01
TTP414V
TDP414V
DVR等のVGA
信号入力
